Vodítka ventilů jsou přesně obrobená válcová pouzdra instalovaná v hlavě válců, která řídí pohyb dříku ventilu nahoru a dolů. I když se mohou zdát jako jednoduchá pouzdra, vodítka ventilů plní několik důležitých funkcí, které přímo ovlivňují výkon motoru, spotřebu oleje a životnost ventilů.
Když se vodítka ventilů opotřebují nad specifikaci, důsledky se projeví v celém motoru. Spotřeba oleje se zvyšuje, protože opotřebovaná vodítka umožňují průnik oleje do spalovací komory. Těsnění ventilů se zhoršuje, protože špatně seřízené ventily neusazují správně. V závažných případech může nadměrné chvění dříku ventilu způsobit zlomení ventilu nebo kontakt ventilu s pístem.
Co jsou to vodítka ventilů?
Definice a umístění

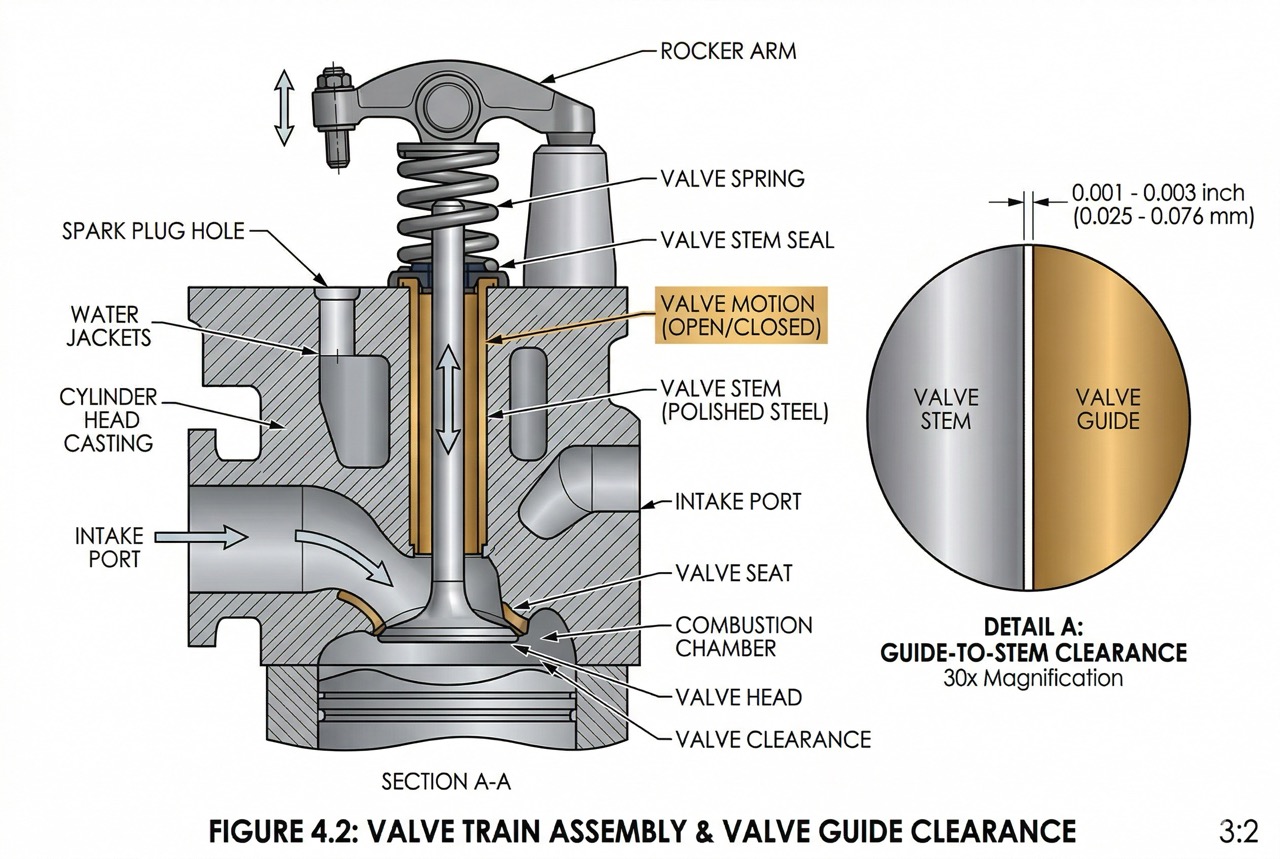

Vodítko ventilu je válcové pouzdro zalisované nebo odlité do hlavy válců, které obklopuje dřík ventilu. Dřík ventilu se uvnitř tohoto vodítka posouvá nahoru a dolů, když se ventil otevírá a zavírá. Každý ventil má své vlastní vodítko. Vnitřní průměr vodítka je přesně obroben tak, aby byla udržována specifická vůle s dříkem ventilu, obvykle 0,001–0,003 palce.
Vodítko prochází hlavou válců od strany spalovacího prostoru ke straně ventilové pružiny. Jeho délka poskytuje dostatečnou oporu dříku ventilu po celou dobu jeho dráhy. Vůle mezi dříkem ventilu a vodítkem je pečlivě stanovena – příliš malá vůle způsobuje zadření, příliš velká způsobuje nadměrné kývání.
Primární funkce
Vodítka ventilů zajišťují, že se ventil pohybuje dokonale přímočarě kolmo k sedlu ventilu. Tento přímočarý pohyb je nezbytný pro správné utěsnění ventilu. Když se ventil zavírá, jeho plocha se musí dotýkat sedla ventilu rovnoměrně po celém obvodu. Jakékoli chvění nebo špatné vyrovnání způsobuje nerovnoměrný kontakt, což vede ke ztrátě komprese a možnému spálení ventilu.
Vodítko podpírá dřík ventilu proti bočnímu zatížení generovanému geometrií vahadla a silami ventilových pružin. Bez podpory vodítka by toto boční zatížení rychle opotřebovalo dřík ventilu a způsobilo by nesouosost. Vodítko rozkládá zatížení na větší plochu, čímž snižuje opotřebení a udržuje správné souosost.
Přenos tepla představuje další kritickou funkci, zejména pro výfukové ventily. Vodítko ventilu poskytuje vodivou cestu pro tok tepla z horkého dříku ventilu do chladnější hlavy válců. Výfukové ventily se na tento přenos tepla spoléhají, protože jsou vystaveny extrémním teplotám. Špatný kontakt v důsledku nadměrné vůle snižuje účinnost přenosu tepla.
Vodítko ventilu spolupracuje s těsněním dříku ventilu na regulaci mazání. Vnitřní povrch vodítka musí být dostatečně hladký, aby umožňoval mazání olejem, ale vůle musí být dostatečně těsná, aby se zabránilo nadměrnému průniku oleje do spalovacího prostoru.
Více informací naleznete v našem Průvodci ventily motoru .
Materiály vodítek ventilů
Možnosti materiálů
Litinová vodítka ventilů jsou nejběžnějším typem a používají se ve většině sériově vyráběných motorů. Litina nabízí vynikající odolnost proti opotřebení, dobré tepelné vlastnosti a nízkou cenu. Litinová vodítka obvykle vydrží 150 000–200 000 mil v dobře udržovaných motorech.
Bronzová vodítka ventilů poskytují vynikající výkon v náročných aplikacích. Bronz nabízí lepší tepelnou vodivost než litina, což pomáhá efektivněji přenášet teplo. Tento vylepšený přenos tepla prospívá zejména výfukovým ventilům. Bronz je také odolnější vůči oděru a zadření, což z něj činí preferovanou volbu pro vysoce výkonné motory. Nevýhodou je vyšší cena – bronzová vodítka obvykle stojí 2–3krát více než litina.
Vodítka ze slitiny mědi představují prémiovou volbu pro extrémní aplikace. Tato vodítka nabízejí nejlepší tepelnou vodivost, vynikající odolnost proti opotřebení a vynikající vlastnosti za vysokých teplot. Závodní motory a vysoce výkonné přeplňované motory často používají vodítka ze slitiny mědi pro maximalizaci přenosu tepla a odolnosti.
Vodítka vyrobená práškovou metalurgií využívají pokročilou výrobní metodu k vytvoření vodítek s řízenou porézností a složením. Tato vodítka mohou ve své struktuře obsahovat pevná maziva, která jim poskytují samomazné vlastnosti. Tato pokročilá vodítka se obvykle nacházejí ve vysoce výkonných a závodních aplikacích.
Typy instalací
Nejběžnější jsou lisovaná vodítka ventilů. Vnější průměr vodítka je o něco větší než otvor v hlavě válců, což vytváří přesahové uložení. Vodítko se do hlavy válců vtlačuje pomocí specializovaného nářadí. Přesahové uložení bezpečně drží vodítko a zajišťuje dobrý tepelný kontakt.
Některé motory používají závitová vodítka ventilů, která se zašroubovávají do závitových otvorů. Tato konstrukce zjednodušuje výměnu, protože vodítka lze odšroubovat a nainstalovat nová bez lisovacího zařízení. Závitová vodítka jsou však méně běžná kvůli vyšším výrobním nákladům.
Integrovaná vodítka ventilů jsou odlita nebo obráběna přímo do hlavy válců, nikoli jako samostatné součásti. Tato konstrukce je běžná u hliníkových hlav válců. Integrovaná vodítka nelze tradičně vyměnit – pokud se opotřebují, existují možnosti, jako je jejich nadměrné vyvrtání, instalace vodicích vložek nebo výměna celé hlavy válců.
Opotřebení a příznaky vodítka ventilu
Příčiny opotřebení
Normální opotřebení se postupně hromadí při vysokém počtu najetých kilometrů. Neustálý kluzný pohyb dříku ventilu vůči vodítku pomalu opotřebovává materiál. Toto opotřebení je nevyhnutelné, ale mělo by být dostatečně postupné, aby vodítka vydržela 150 000–200 000 mil nebo déle.
Nedostatečné mazání dramaticky urychluje opotřebení. Pokud je tlak oleje nízký, kvalita oleje špatná nebo jsou olejové kanály ucpané, vedení pracuje s nedostatečným mazáním. Výsledný kontakt kovu na kov rychle opotřebovává jak vedení, tak dřík ventilu.
Přehřátí způsobuje řadu problémů. Nadměrné teplo může změkčit materiál vodítek a urychlit opotřebení. Tepelná roztažnost může zmenšit vůle až do bodu zaseknutí, což způsobuje oděr. Vodítka výfukových ventilů jsou obzvláště náchylná, protože výfukové ventily pracují při mnohem vyšších teplotách.
Znečištění z produktů spalování, usazenin uhlíku a kovových částic vytváří abrazivní opotřebení. Tyto částice fungují jako brusná směs mezi dříkem ventilu a vodítkem. Špatná filtrace vzduchu, prodloužené intervaly výměny oleje nebo problémy se spalováním přispívají k urychlenému opotřebení vodítka.
Příznaky podle závažnosti
Rané opotřebení se projevuje mírně zvýšenou spotřebou oleje. Můžete si všimnout, že mezi výměnami je třeba doplnit litr oleje, i když dříve hladina zůstávala stabilní. Při studeném startu se může krátce objevit modrošedý kouř, který poté při běžné jízdě zmizí.
Mírné opotřebení vytváří zřetelnější příznaky. Spotřeba oleje se zvyšuje na litr každých 1 000–1 500 mil. Modrý kouř se objevuje při zpomalování, když vysoký podtlak v sacím potrubí táhne olej za vodítka. Výkon motoru začíná trpět, protože se zhoršuje těsnění ventilů. Kontrola zapalovací svíčky odhalí znečištění olejem na jedné nebo více svíčkách.
Silné opotřebení vytváří nezaměnitelné problémy. Spotřeba oleje může dosáhnout jednoho litru na každých 800 km nebo i hůř. Za vozidlem se šíří nepřetržitý modrý kouř. Motor běží neustále nepravidelně, protože zapalovací svíčky se znečišťují olejem. Zkouška komprese ukazuje snížený tlak v důsledku špatného těsnění ventilů.
Diagnostické metody
Zkouška kýváním umožňuje rychlé předběžné posouzení. S demontovaným víkem ventilů a zavřeným ventilem zkuste pohybovat dříkem ventilu ze strany na stranu. Nadměrný pohyb naznačuje opotřebovaná vodítka.
Přesné měření vyžaduje specializované nástroje. Kvantitativní data poskytuje úchylkoměr namontovaný k měření bočního pohybu dříku ventilu. Pohyb přesahující 0,003–0,005 palce obvykle indikuje potřebu výměny vodítka.
Pozorování kouře pomáhá diagnostikovat zdroje spotřeby oleje. Modrý kouř během zpomalování nebo po volnoběhu naznačuje problémy s vedením ventilů a těsněním. Modrý kouř během akcelerace naznačuje spíše problémy s pístními kroužky.
Výměna vodítka ventilu
Kdy je nutná výměna
Výměna vodítka ventilu je nutná, když naměřené vůle překročí specifikace, obvykle maximálně 0,004-0,006 palce. Za touto hodnotou se rapidně zvyšuje spotřeba oleje, opotřebení těsnění ventilů a dříku ventilu.
Silná spotřeba oleje z opotřebovaných vodítek ventilů je důvodem k výměně, i když se jiná měření zdají být hraniční. Pokud motor spotřebuje litr oleje na 1 600 km nebo méně a diagnostika potvrdí, že olej protéká vodítkem ventilů, je výměna vhodným řešením. Nové těsnění dříku ventilů samo o sobě problém nevyřeší, pokud jsou vůle vodítek nadměrné.
Během generálních oprav motoru nebo větších prací na hlavě válců je standardní praxí kontrola a výměna vodítek ventilů dle potřeby. Cena nových vodítek je nízká ve srovnání s náklady na práci spojenou s jejich získáním.
Proces výměny

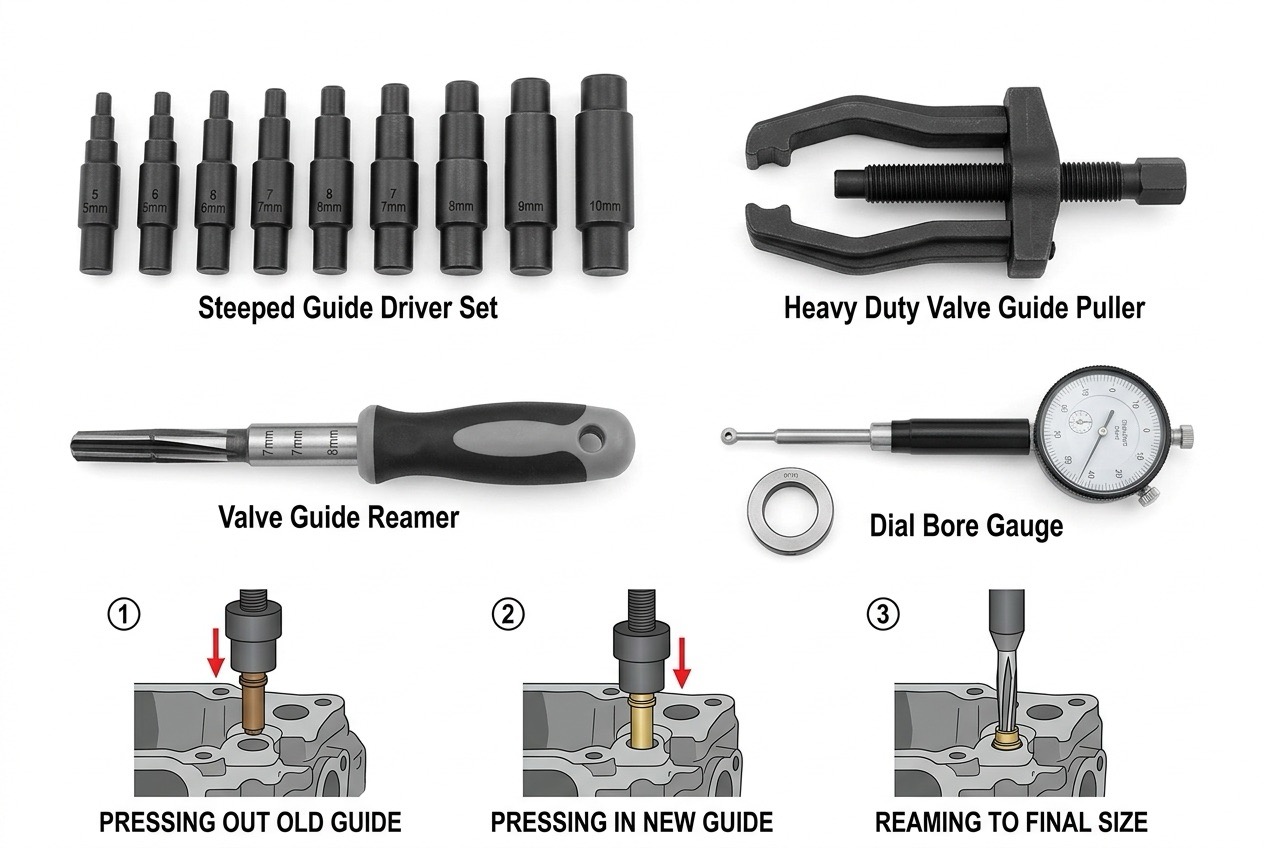

Výměna vodítka ventilů vyžaduje kompletní demontáž hlavy válců. Hlava musí být demontována z motoru a všechny ventily musí být demontovány. Tento proces vyžaduje specializované nástroje, takže jej obvykle provádějí mechanické dílny nebo zkušení výrobci motorů.
Stará vodítka se z hlavy válců vytlačují nebo vytlačují. Některé dílny hlavu válců zahřívají, aby se rozšířily otvory vodítek, což usnadňuje jejich demontáž. Vodítka se vytlačují pomocí stupňovitého utahováku, který se dotýká vodítka, aniž by poškodil okolní materiál hlavy.
Po vyjmutí vodítka se vodicí otvory vyčistí a zkontrolují. Pokud jsou otvory poškozené nebo nadměrně velké, může být nutné je obrábět nadměrně, aby se do nich dala vložit vodítka s větším průměrem. Poté se zalisují nová vodítka, obvykle při pokojové teplotě nebo ochlazením vodítek a jejich zalisováním do mírně zahřáté hlavy.
Po instalaci musí být vnitřní průměr vodítka vystružen, aby se dosáhlo správné vůle s dříkem ventilu. Vodítka mají vnitřní rozměry mírně menší a musí být vystružena na konečný rozměr. Sedla ventilů obvykle po výměně vodítka vyžadují renovaci, aby se zajistilo, že jsou dokonale soustředná s novými vodítky.
Náklady a alternativy
Samotná vodítka ventilů stojí 5–10 dolarů za kus u litiny nebo 10–20 dolarů za kus u bronzu. U motoru se 16 ventily se náklady na materiál pro vodítka pohybují od 80 do 320 dolarů. Hlavní výdaje však tvoří práce a obráběcí stroje. Celkové náklady se u většiny osobních vozidel obvykle pohybují od 800 do 2 500 dolarů.
Alternativy k úplné výměně zahrnují vyvrtání vodítek s nadměrným rozměrem a instalaci ventilů s nadměrně velkými dříky nebo instalaci tenkostěnných vložek do opotřebovaných vodítek. Tyto přístupy jsou levnější, ale mají svá omezení. Vodítka lze obvykle vyvrtat pouze o 0,015-0,030 palce nadměrně, než se tloušťka stěny stane nedostatečnou. Vložky fungují dobře při mírném opotřebení, ale vytvářejí další rozhraní, které může selhat.
Spárujte nová vodítka ventilů s prémiovými ventily motoru TOPU
Výměna vodítek ventilů je obvykle součástí komplexní repase hlavy válců. Vzhledem k tomu, že opotřebovaná vodítka ventilů vždy způsobují zrychlené opotřebení nebo poškození dříků ventilů, důrazně se doporučuje současná výměna ventilů motoru, aby se dosáhlo dokonalého utěsnění a optimální vůle.
