Introduzione
Le punterie meccaniche, note anche come punterie solide, rappresentano il design originale delle punterie che ha equipaggiato i motori per decenni. A differenza delle punterie idrauliche, le punterie meccaniche non contengono un meccanismo idraulico interno e richiedono una regolazione manuale periodica per mantenere il corretto gioco delle valvole.
Sebbene le moderne autovetture siano in gran parte passate ai punterie idrauliche esenti da manutenzione, le punterie meccaniche rimangono la scelta preferita per le applicazioni ad alte prestazioni e da competizione. La loro struttura semplice e robusta garantisce un controllo preciso delle valvole senza ritardi idraulici o pompaggio ad alti regimi. Il compromesso consiste nella necessità di regolazioni periodiche e nella caratteristica rumorosità del sistema di distribuzione.
Che cosa sono i sollevatori meccanici?
Definizione e progettazione di base

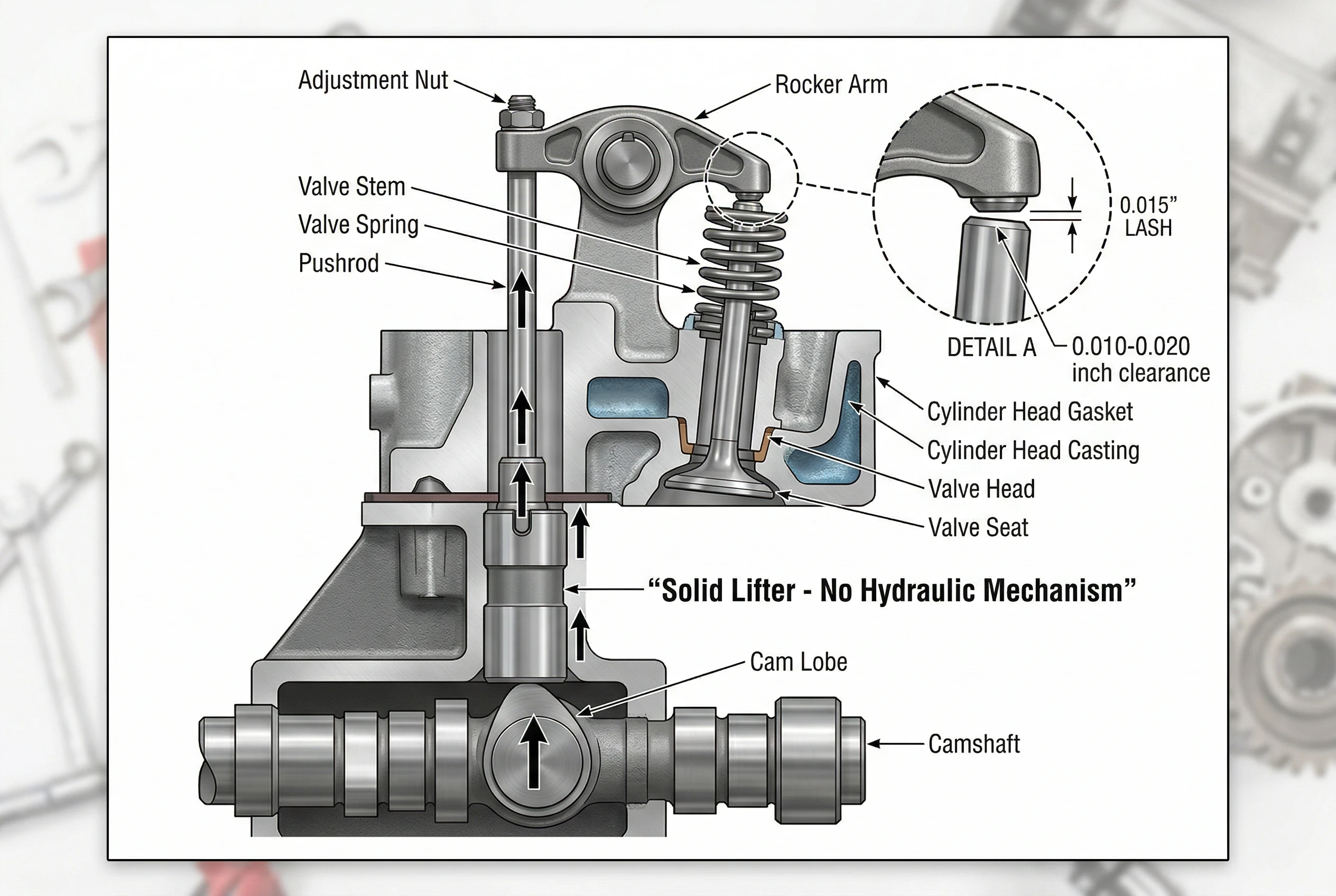

Un punteria meccanica è un componente monoblocco che trasferisce il movimento dall'albero a camme all'asta di spinta o al bilanciere. Si tratta di un cilindro metallico pieno, privo di parti mobili interne o meccanismi idraulici. La punteria scorre direttamente sulla camma, seguendone il profilo con precisione durante la rotazione della camma stessa.
Il punteria è costituito da un corpo cilindrico che si inserisce nell'alloggiamento, da una superficie piana o leggermente bombata che entra in contatto con la camma e da una coppa sulla parte superiore che accoglie l'asta di spinta. Questa struttura solida implica che le punterie meccaniche non possano compensare automaticamente la dilatazione termica o l'usura. Tra il bilanciere e la punta dello stelo della valvola deve essere mantenuto un gioco specifico, in genere compreso tra 0,010 e 0,020 pollici, chiamato gioco valvole.
Come funzionano
Quando l'albero a camme ruota, la camma spinge il bilanciere verso l'alto. Il bilanciere trasmette questo movimento attraverso l'asta di spinta al bilanciere, che ruota e apre la valvola. Quando la camma supera il suo punto più alto, la molla della valvola spinge tutto verso il basso finché il bilanciere non si appoggia nuovamente sulla base circolare della camma.
Il gioco valvole preimpostato consente la dilatazione termica dovuta al riscaldamento del motore. Senza questo gioco, la dilatazione termica impedirebbe la chiusura completa della valvola, causando una perdita di compressione e il rischio di bruciatura della valvola stessa. Il gioco compensa anche la lieve usura dei componenti. Con l'usura dei componenti, il gioco aumenta gradualmente, rendendo necessaria una regolazione periodica per riportarlo ai valori specificati.
Sollevatori meccanici vs sollevatori idraulici
Differenze fondamentali
La differenza principale risiede nella costruzione interna e nel modo in cui gestiscono il gioco delle valvole. Le punterie meccaniche sono componenti solidi che richiedono una regolazione manuale per impostare il gioco delle valvole. Le punterie idrauliche contengono un meccanismo idraulico interno che mantiene automaticamente il gioco zero utilizzando la pressione dell'olio motore.
Le punterie meccaniche richiedono una regolazione ogni 20.000-40.000 miglia, mentre le punterie idrauliche non necessitano di manutenzione. Le punterie meccaniche producono un caratteristico ticchettio dovuto al gioco delle valvole, mentre le punterie idrauliche funzionano silenziosamente. Le punterie meccaniche offrono un controllo più preciso delle valvole senza ritardo idraulico, mentre le punterie idrauliche offrono praticità a scapito di una minore precisione.
Vantaggi dei sollevatori meccanici
Le punterie meccaniche eccellono nel controllo preciso delle valvole. Non essendoci alcun meccanismo idraulico che comprimi o ritardi il trasferimento del movimento, la valvola segue esattamente il profilo della camma. Questa precisione diventa fondamentale ad alti regimi, dove anche ritardi di millisecondi possono causare il galleggiamento della valvola. Per questo motivo, i motori da competizione utilizzano quasi universalmente punterie meccaniche.
La durata e l'affidabilità sono fattori determinanti per le punterie meccaniche nelle applicazioni più impegnative. La loro struttura semplice e robusta riduce il numero di guasti. Le punterie meccaniche non soffrono del fenomeno del pompaggio ad alti regimi, a differenza delle punterie idrauliche che possono intrappolare l'olio e mantenere le valvole parzialmente aperte. Non risentono delle variazioni di pressione dell'olio né dell'aerazione dell'olio stesso. In condizioni di gara ad alta temperatura, le punterie meccaniche mantengono prestazioni costanti.
Il rapporto costo-efficacia rende le punterie meccaniche una soluzione interessante per le elaborazioni ad alte prestazioni. Le punterie meccaniche di qualità costano dai 5 ai 15 dollari ciascuna, rispetto ai 15-40 dollari delle punterie idrauliche. Per i preparatori che non si preoccupano di effettuare regolazioni periodiche, le punterie meccaniche offrono prestazioni affidabili a un costo inferiore.
Svantaggi
Lo svantaggio principale risiede nelle esigenze di manutenzione. Le punterie meccaniche necessitano di una regolazione periodica del gioco delle valvole, che richiede la rimozione dei coperchi delle valvole, la misurazione dei giochi con spessimetri e l'esecuzione delle regolazioni: un processo che richiede dalle 2 alle 4 ore per la maggior parte dei motori.
Un altro aspetto da considerare è la rumorosità. Il gioco delle valvole crea un ticchettio udibile quando il bilanciere colpisce lo stelo della valvola migliaia di volte al minuto. Questo rumore è normale, ma notevolmente più forte rispetto ai sistemi con punterie idrauliche, ed è più pronunciato al minimo e durante le partenze a freddo.
Per un confronto dettagliato, consultare la nostra Guida ai sollevatori idraulici.
Come regolare i sollevatori meccanici
Quando è necessario un aggiustamento
Le punterie meccaniche richiedono regolazioni a intervalli regolari, in genere ogni 20.000-40.000 miglia. I motori ad alte prestazioni con alberi a camme aggressivi potrebbero necessitare di regolazioni più frequenti. I sintomi che indicano la necessità di una regolazione includono un aumento della rumorosità del sistema di distribuzione oltre il normale ticchettio, perdita di potenza o funzionamento irregolare. Dopo qualsiasi intervento sul sistema di distribuzione, è necessario regolare il gioco delle valvole prima di avviare il motore.
Procedura di regolazione
Il motore deve essere completamente freddo prima della regolazione, idealmente dopo essere rimasto fermo tutta la notte. Il gioco delle valvole è specificato a basse temperature. Rimuovere i coperchi delle valvole per accedere ai bilancieri, quindi seguire l'ordine di accensione del motore, regolando le valvole di ciascun cilindro quando quest'ultimo si trova al punto morto superiore della fase di compressione.
Per regolare ciascuna valvola, ruotare l'albero motore fino a posizionare il cilindro al punto morto superiore (PMS) in compressione. È possibile verificarlo osservando i bilancieri: quando la valvola di scarico ha appena terminato la chiusura e la valvola di aspirazione sta per aprirsi, ci si trova al PMS in compressione. In questa posizione, entrambe le valvole sono completamente chiuse e possono essere regolate.

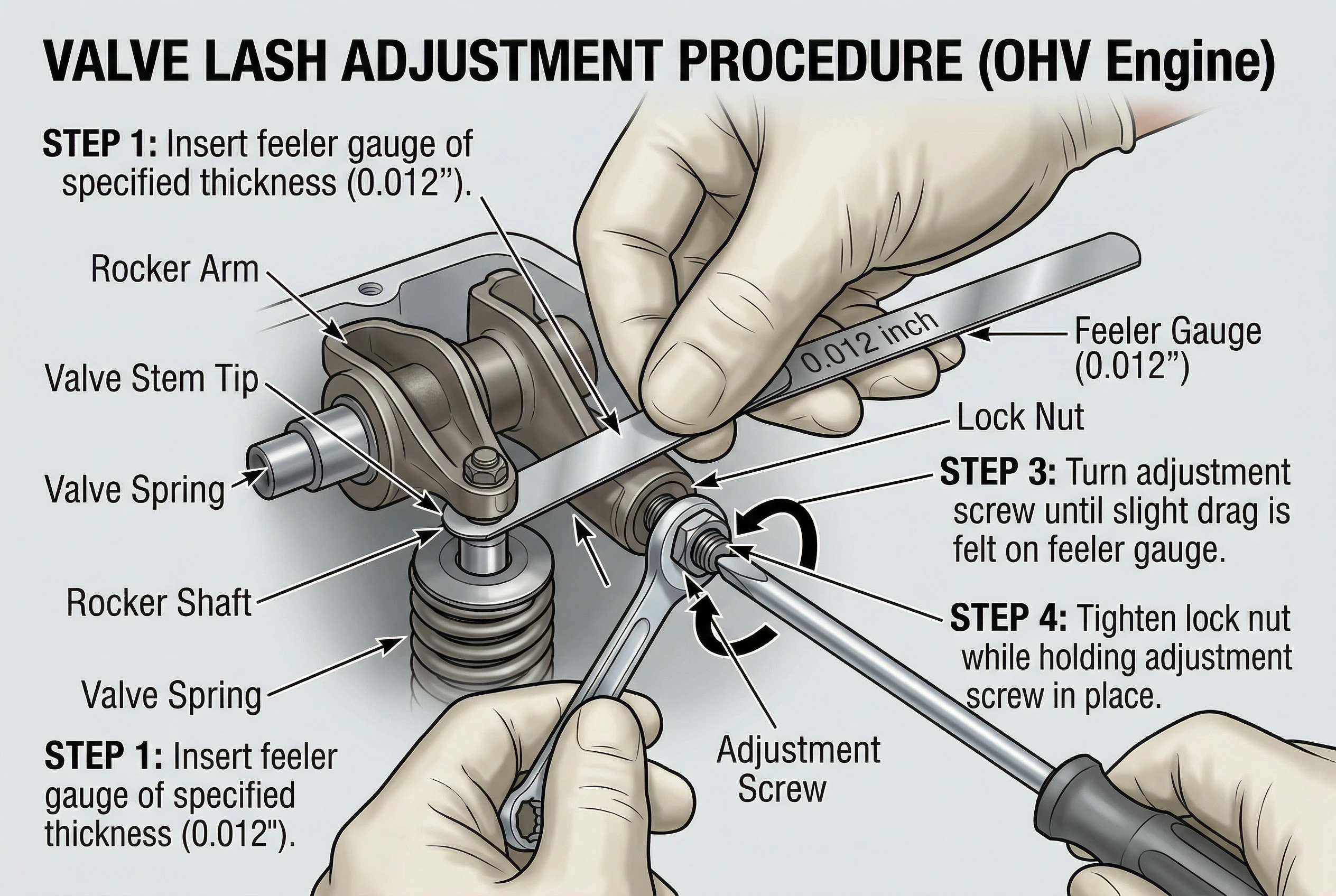

Inserire lo spessimetro appropriato tra la punta del bilanciere e lo stelo della valvola. Lo spessimetro dovrebbe scorrere con una leggera resistenza, né troppo largo né troppo stretto. Se il valore non è corretto, allentare il dado di regolazione del bilanciere tenendo ferma la vite di regolazione. Ruotare la vite di regolazione per regolare il gioco, quindi ricontrollare con lo spessimetro. Quando il gioco è corretto, tenere ferma la vite di regolazione e serrare il controdado. Dopo il serraggio, ricontrollare il gioco per assicurarsi che non sia cambiato.
Ripetere l'operazione per tutte le valvole, ruotando l'albero motore per portare ciascun cilindro al punto morto superiore (PMS) in fase di compressione. Dopo aver regolato tutte le valvole, ricontrollarne alcune per verificare che le regolazioni siano state mantenute. Installare nuove guarnizioni per i coperchi delle valvole, rimontare i coperchi e avviare il motore.
Specifiche e errori comuni
Le specifiche tipiche per i motori stradali variano da 0,010 a 0,012 pollici per le valvole di aspirazione e da 0,012 a 0,014 pollici per le valvole di scarico, misurate a freddo. Gli alberi a camme ad alte prestazioni spesso specificano tolleranze diverse. Utilizzare sempre le specifiche del produttore dell'albero a camme quando si utilizza un albero a camme aftermarket.
L'errore più comune è regolare le valvole a motore caldo. La dilatazione termica modifica significativamente i giochi. Lasciate sempre raffreddare completamente il motore. Un altro errore frequente è non ricontrollare il gioco dopo aver serrato il controdado: il semplice atto di serrare spesso altera leggermente la regolazione.
Manutenzione e risoluzione dei problemi
Requisiti di lubrificazione
Un olio motore di alta qualità è essenziale per la longevità delle punterie meccaniche. Utilizzare oli specificamente formulati per alberi a camme con punterie piatte, che contengono livelli più elevati di ZDDP. I composti di zinco e fosforo creano una pellicola protettiva che previene l'usura dovuta alle elevate pressioni di contatto tra le superfici delle punterie e le camme.
Gli intervalli di cambio olio dovrebbero essere prudenti. Le elevate sollecitazioni di contatto generano più particelle di usura rispetto ai sistemi di punterie idrauliche. Cambiare l'olio ogni 3.000-5.000 miglia contribuisce a mantenere l'olio pulito e a garantire la massima protezione.
Procedure di effrazione
I nuovi alberi a camme e le punterie meccaniche richiedono un rodaggio accurato. Utilizzare un olio specifico per il rodaggio con un elevato contenuto di ZDDP per i primi 800 km (500 miglia). Avviare il motore e portare immediatamente i giri a 2.000-2.500 giri/minuto, variando leggermente la velocità ma evitando il minimo per i primi 20-30 minuti. Ciò garantisce una pressione dell'olio adeguata e un corretto carico delle camme.
Dopo il periodo iniziale di rodaggio, cambiare l'olio e il filtro per rimuovere le particelle di usura. Quindi, cambiare nuovamente l'olio ogni 500 miglia. Questi cambi d'olio anticipati rimuovono le particelle metalliche che si formano quando le punterie e l'albero a camme raggiungono il loro limite di usura.
Problemi comuni
Un rumore eccessivo, superiore al normale ticchettio, indica che i giochi delle valvole sono aumentati oltre le specifiche. La soluzione consiste nel regolare nuovamente il gioco delle valvole per riportarlo ai valori specificati. Se il rumore persiste dopo la corretta regolazione, controllare l'usura delle punte dei bilancieri, delle punte degli steli delle valvole o delle superfici delle punterie.
La perdita di potenza è causata da un gioco valvole errato. Un gioco eccessivo riduce l'alzata e la durata effettive della valvola. Un gioco insufficiente impedisce alle valvole di chiudersi completamente, causando perdita di compressione e potenziale bruciatura delle valvole. La soluzione consiste nella corretta regolazione secondo le specifiche.
Applicazioni
Le punterie meccaniche sono adatte ai motori stradali ad alte prestazioni progettati per funzionare regolarmente a regimi superiori a 6.000 giri/minuto. I motori da competizione utilizzano quasi universalmente punterie meccaniche per un controllo preciso delle valvole e una maggiore stabilità ad alti regimi. Molti veicoli classici e d'epoca erano originariamente equipaggiati con punterie meccaniche e la loro manutenzione contribuisce a preservarne l'originalità. I preparatori di motori scelgono spesso le punterie meccaniche per i motori modificati, al fine di consentire l'utilizzo di profili dell'albero a camme più aggressivi.
