Introduzione
I punterie (chiamati anche bilancieri o seguaci della camma) trasferiscono il movimento dall'albero a camme alle valvole, aprendole e chiudendole migliaia di volte al minuto. Questi componenti cilindrici scorrono sulle camme, convertendo il movimento rotatorio in movimento lineare, il che aziona le valvole del motore .
Il tipo di punteria influisce notevolmente sulle caratteristiche del motore. Le punterie idrauliche garantiscono un funzionamento silenzioso e senza manutenzione per la guida quotidiana. Le punterie meccaniche offrono un controllo preciso delle valvole per applicazioni ad alte prestazioni. Le punterie a rulli riducono l'attrito per una maggiore efficienza.
Questa guida illustra i tipi di punterie idrauliche, il loro funzionamento, i problemi più comuni e la manutenzione. Noi di TOPU produciamo punterie idrauliche di precisione per diverse applicazioni automobilistiche in tutto il mondo.
Cosa sono i punterie idrauliche?
Definizione e funzione
Un punteria si trova tra l'albero a camme e il sistema di distribuzione, trasferendo il movimento dalla camma rotante all'asta di spinta o direttamente alla valvola. La punteria scorre sulla camma, seguendone il profilo durante la rotazione dell'albero a camme. Questo movimento alternato apre e chiude le valvole.
La superficie inferiore del punteria entra in contatto con la camma, mentre la superficie superiore riceve l'asta di spinta (nei motori con aste di spinta) o entra in contatto diretto con lo stelo della valvola (nei motori con albero a camme in testa).
Posizione nel sistema di distribuzione
Motori con aste di spinta : le punterie si trovano nella cavità delle punterie del blocco motore, sopra l'albero a camme. Quando la camma ruota, ogni lobo solleva la sua punteria, che spinge l'asta di spinta verso l'alto. L'asta di spinta fa ruotare il bilanciere , che apre la valvola.
Motori con albero a camme in testa : i punterie (chiamate anche bilancieri o punterie a bicchiere) si trovano direttamente tra l'albero a camme e lo stelo della valvola, eliminando l'asta di spinta. Questa configurazione ad azione diretta riduce la massa del sistema di distribuzione e consente un funzionamento a regimi più elevati.
Ruolo nelle prestazioni del motore
Le condizioni delle punterie influiscono direttamente sulla precisione della fasatura delle valvole, con ripercussioni su potenza, efficienza del carburante ed emissioni. Punterie usurate riducono l'alzata e la durata effettive delle valvole, diminuendo le prestazioni. Un gioco eccessivo provoca un ritardo nella fasatura delle valvole.
Rispetto ai sistemi a punterie piatte, le punterie a rullo riducono l'attrito, liberando diversi cavalli di potenza, migliorando al contempo il consumo di carburante e riducendo la generazione di calore.

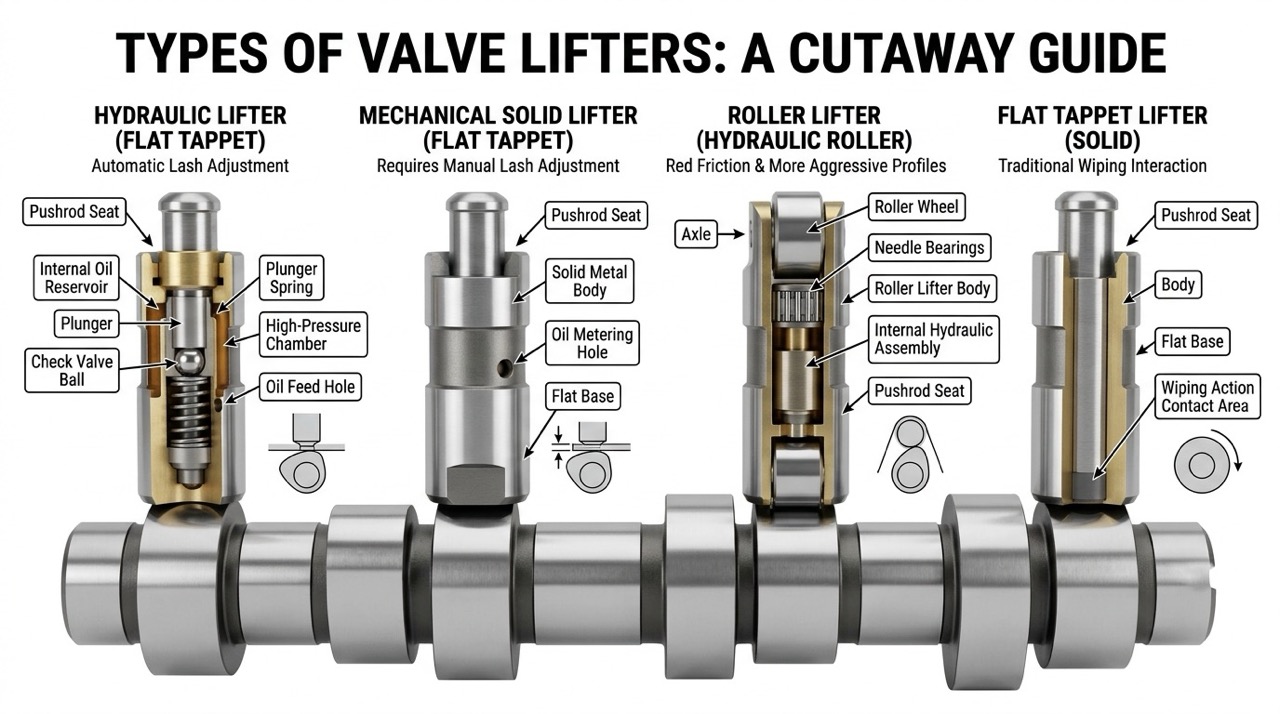

Tipi di sollevatori per valvole
Sollevatori idraulici
Le punterie idrauliche contengono un meccanismo idraulico interno che mantiene automaticamente il gioco delle valvole a zero. La pressione dell'olio motore riempie una camera interna, creando un cuscinetto idraulico che compensa la dilatazione termica, l'usura e le tolleranze di fabbricazione.
Vantaggi : Funzionamento senza manutenzione per oltre 150.000-200.000 miglia. Funzionamento silenzioso con gioco zero. Riduzione delle forze d'impatto in tutto il sistema di distribuzione.
Svantaggi : Può gonfiarsi ad alti regimi (oltre 6.500-7.000 giri/minuto), impedendo alle valvole di chiudersi completamente. Un leggero ritardo nel trasferimento del movimento riduce la precisione rispetto alle punterie rigide. Non ideale per applicazioni da competizione.
Sollevatori meccanici (solidi)
Le punterie meccaniche sono componenti monoblocco solidi, privi di meccanismo idraulico. Richiedono un gioco specifico (gioco valvola) di 0,010-0,020 pollici tra il bilanciere e lo stelo della valvola, che deve essere regolato manualmente ogni 20.000-40.000 miglia.
Vantaggi : Controllo preciso delle valvole: la valvola segue esattamente il profilo della camma. Nessun effetto di pompaggio ad alti regimi. Ideale per motori da competizione e ad alte prestazioni.
Svantaggi : Richiedono regolazioni periodiche. Sono sensibilmente più rumorosi dei sistemi idraulici a causa del gioco delle valvole. Richiedono una manutenzione più frequente.
Sollevatori a rulli
Le punterie a rulli utilizzano un piccolo cuscinetto a rulli nel punto di contatto con la camma anziché una superficie piana. Il contatto di rotolamento riduce drasticamente l'attrito, liberando in genere da 2 a 5 cavalli su un V8 e riducendo l'usura sia della punteria che della camma.
I sollevatori a rulli possono essere idraulici (senza manutenzione e con attrito ridotto) o meccanici (controllo preciso con attrito ridotto). Lo svantaggio principale è il costo: da 2 a 4 volte superiore rispetto ai modelli equivalenti con punterie piatte.
Punterie piatte
Le punterie piatte hanno una superficie leggermente bombata che scorre contro il lobo della camma. La superficie è rettificata con una leggera bombatura e installata ad un angolo per indurre la rotazione, distribuendo l'usura in modo uniforme.
Critico : i punterie piatte richiedono una lubrificazione speciale. Gli oli moderni con un contenuto ridotto di ZDDP non li proteggono adeguatamente. Utilizzare oli con livelli di ZDDP compresi tra 1.200 e 1.400 ppm per i motori con alberi a camme a punterie piatte.
Tabella comparativa
Caratteristica | Idraulico | Meccanico | Rullo |
|---|---|---|---|
Regolazione | Automatico | Manuale | Divas |
Manutenzione | Nessuno | Ogni 20-40 mila miglia | Minimo |
Livello di rumore | Tranquillo | Forte | Tranquillo |
Limite di giri al minuto | ~6.500 | Oltre 8.000 | Oltre 8.000 |
Costo | Moderare | Basso | Alto |
Precisione | Bene | Eccellente | Eccellente |
Ideale per | Guida quotidiana | Atletica | Prestazione |
Come funzionano i sollevatori delle valvole
Operazione di base
Quando l'albero a camme ruota a metà della velocità del motore, ogni lobo della camma solleva il proprio bilanciere una volta per ogni giro. Il bilanciere segue il profilo del lobo della camma, trasmettendo il movimento verso l'alto. Nei motori con aste di spinta, il bilanciere spinge l'asta di spinta, che fa ruotare il bilanciere, il quale apre la valvola. Nei motori con albero a camme in testa, il bilanciere spinge direttamente sullo stelo della valvola.
Quando la camma supera la massima alzata, la molla della valvola spinge tutto verso il basso. A 3.000 giri al minuto, ogni punteria compie 1.500 cicli al minuto.
Interazione con l'albero a camme
L'interfaccia tra punteria e albero a camme è uno dei punti di contatto più sollecitati del motore, con pressioni che superano i 200.000 PSI. Una lubrificazione adeguata è fondamentale: il film d'olio deve resistere a queste pressioni estreme consentendo al contempo un movimento fluido.
Le procedure di rodaggio per alberi a camme e punterie nuovi sono fondamentali. I primi 20-30 minuti di funzionamento stabiliscono il modello di usura che persisterà per tutta la vita utile dei componenti.

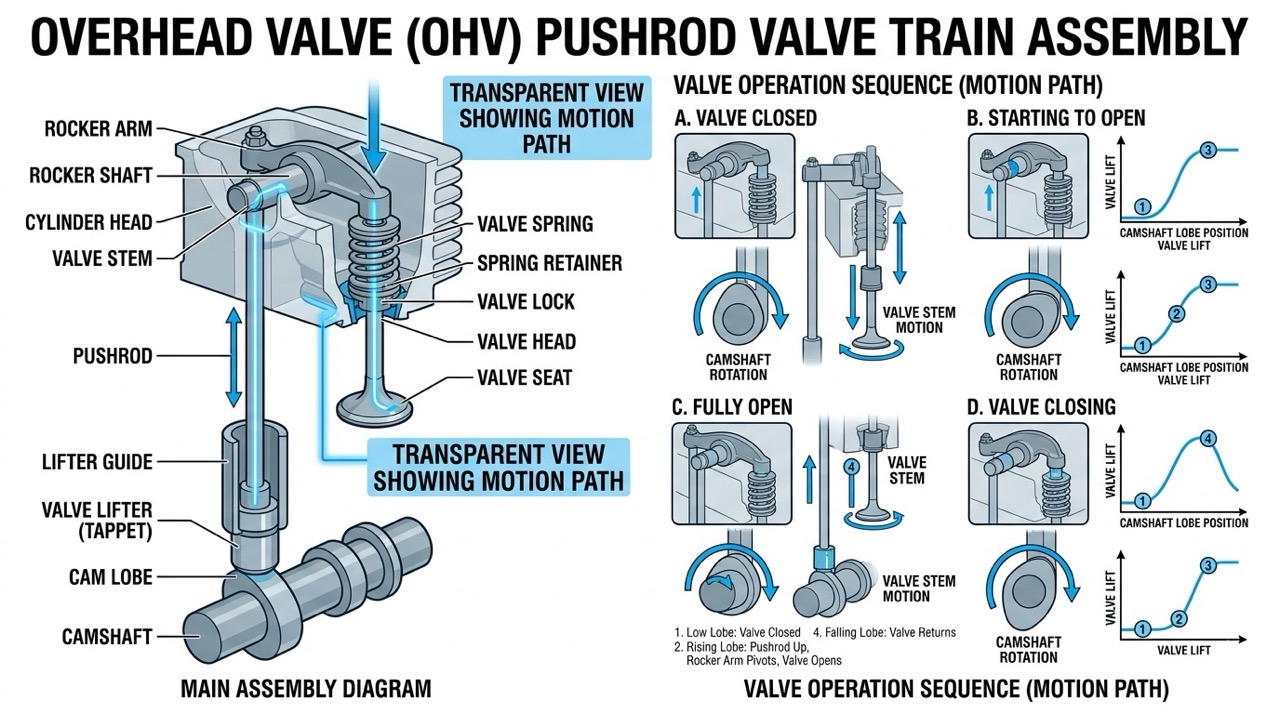

Sequenza del sistema di distribuzione
La sequenza completa è la seguente: l'albero a camme ruota → la camma solleva il bilanciere → il bilanciere spinge l'asta di spinta → l'asta di spinta fa perno al bilanciere → il bilanciere apre la valvola contro la pressione della molla. Quando la camma ruota oltre il punto di massima alzata, la molla della valvola inverte la sequenza.
I sollevatori spesso presentano problemi per primi perché sono soggetti alle maggiori sollecitazioni di contatto e dipendono da un'adeguata lubrificazione e pressione dell'olio.
Problemi comuni dei punterie idrauliche
Usura e usura

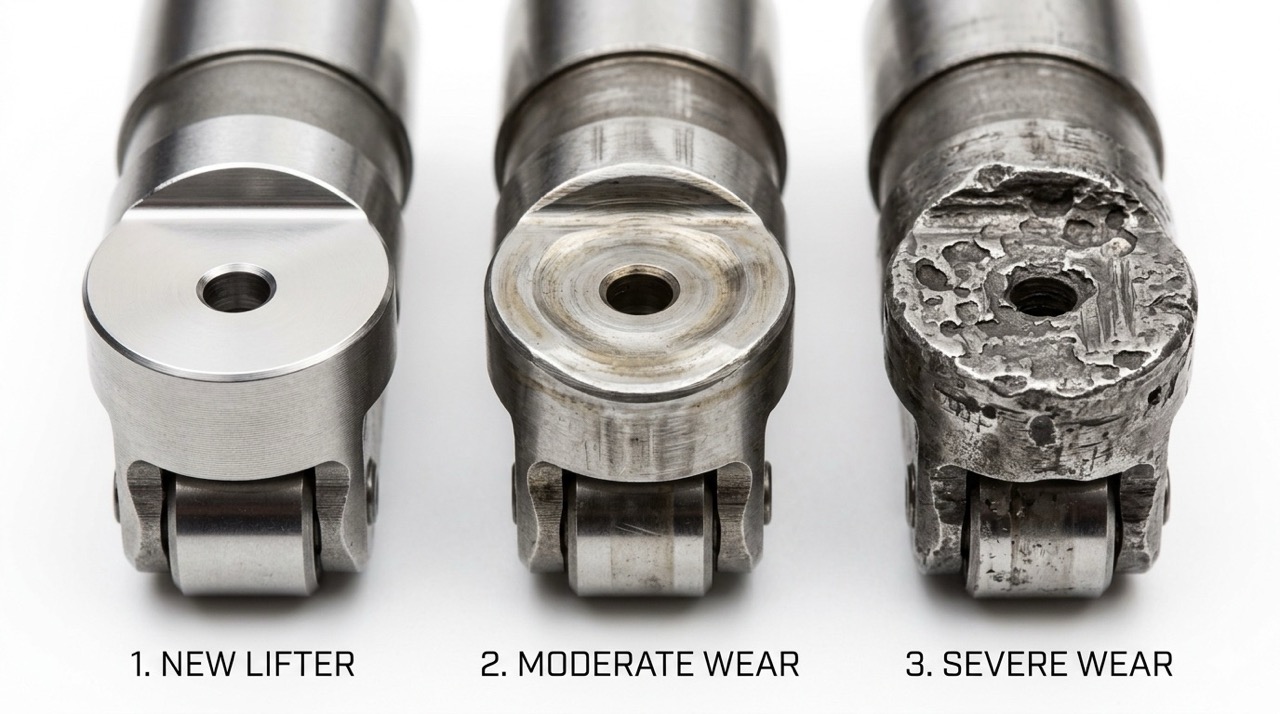

L'usura della superficie di sollevamento si sviluppa gradualmente a causa del contatto costante con la camma. La superficie può presentare una depressione concava, causando rumore. Un'usura grave provoca vaiolatura o sfaldamento, indicando in genere problemi di lubrificazione o olio contaminato.
L'usura interna dei sollevatori idraulici impedisce loro di mantenere la pressione corretta. Il gioco tra il pistone e il corpo aumenta, consentendo all'olio di fuoriuscire più velocemente di quanto possa essere reintegrato. Quando l'usura interna diventa significativa, è necessaria la sostituzione.
Problemi di rumore
Il rumore proveniente dalle punterie si manifesta come un ticchettio o un battito ritmico sincronizzato con i giri del motore. Le cause includono punterie idrauliche collassate, gioco eccessivo dovuto a componenti usurati, olio contaminato, bassa pressione dell'olio o aria intrappolata nelle punterie.
Per distinguere il rumore delle punterie da quello delle valvole è necessario un ascolto attento. Uno stetoscopio da meccanico aiuta a individuare l'origine del suono.
Sollevatori crollati
Un sollevatore collassato non riesce a mantenere la lunghezza corretta sotto carico. Nei sollevatori idraulici, il meccanismo interno non riesce a mantenere la pressione: il pistone affonda nel corpo, creando un gioco eccessivo.
Sintomi: ticchettio forte e costante, riduzione delle prestazioni del cilindro interessato, mancate accensioni, funzionamento irregolare. Se si verificano guasti a più punterie, il motore funziona male e potrebbe non mantenere un minimo regolare.
Sollevatori bloccati
Le punterie possono bloccarsi nelle loro sedi a causa di depositi di vernice, olio contaminato o corrosione. Una punteria bloccata può rimanere parzialmente estesa, impedendo alla valvola di chiudersi completamente, causando perdita di compressione, funzionamento irregolare e potenziali danni alla valvola dovuti al calore eccessivo.
Il lavaggio del motore e la sostituzione dell'olio a volte consentono di sbloccare le punterie inceppate, ma spesso è necessaria la loro sostituzione.
Usura dell'albero a camme
I problemi alle punterie sono spesso causati o derivanti dall'usura dell'albero a camme. Le punterie usurate accelerano l'usura delle camme, e le camme usurate danneggiano le superfici delle punterie. I due elementi si usurano insieme.
Importante : quando si sostituiscono le punterie, ispezionare sempre l'albero a camme. Se i lobi della camma presentano usura visibile, vaiolatura o graffi, sostituire l'albero a camme insieme alle punterie. In caso contrario, la camma usurata danneggerà le nuove punterie.
Sostituzione del sollevatore della valvola
Quando è necessaria la sostituzione
Sostituite le punterie in caso di ticchettio persistente che non scompare con i cambi d'olio o gli additivi, perdita di prestazioni in cilindri specifici con rumore o danni visibili durante l'ispezione (superfici corrose, graffiate o concave). Nei motori con elevato chilometraggio (oltre 200.000 miglia) potrebbe essere utile sostituirle preventivamente durante altri interventi di manutenzione al motore.
Processo di sostituzione
La sostituzione delle punterie richiede uno smontaggio significativo: rimuovere il collettore di aspirazione, i coperchi delle valvole, i bilancieri e le aste di spinta. Ispezionare attentamente l'albero a camme: qualsiasi usura visibile, vaiolatura o graffio richiede la sostituzione dell'albero a camme. L'installazione di nuove punterie su un albero a camme usurato provoca un guasto rapido.
Pulire accuratamente tutti gli alloggiamenti delle punterie. Pre-riempire le punterie idrauliche con olio prima dell'installazione. Dopo il rimontaggio, far girare il motore al minimo accelerato per 10-20 minuti per spurgare le punterie idrauliche.
Ripartizione dei costi
Costo dei ricambi :
Sollevatori idraulici di base: da 15 a 25 dollari ciascuno
Sollevatori idraulici di alta qualità: da 25 a 40 dollari ciascuno
Sollevatori meccanici: da 5 a 15 dollari ciascuno
Sollevatori a rulli: da 30 a 80 dollari ciascuno
Costi totali (motore V8 con 16 punterie):
Componenti: da 240 a 1.280 dollari
Manodopera: $500-1.500
Totale: $800-2.200
Scopri di più sui costi di sostituzione dei punterie idrauliche .
Fai da te contro professionista
La sostituzione delle punterie è fattibile per gli appassionati di fai-da-te con un po' di esperienza e gli strumenti adeguati, ma gli errori possono causare gravi danni al motore. I meccanici professionisti hanno l'esperienza, gli strumenti e lo spazio di lavoro necessari per eseguire il lavoro correttamente. Per la maggior parte dei proprietari di veicoli, la sostituzione professionale è la scelta più appropriata.
Scegliere i sollevatori per valvole giusti
OEM vs. Aftermarket
I punterie originali garantiscono un montaggio perfetto, ma costano dal 20% al 40% in più rispetto alle alternative aftermarket di qualità. Produttori aftermarket affidabili come TOPU realizzano punterie che soddisfano o superano le specifiche originali a prezzi inferiori, prodotte secondo gli standard IATF 16949.
Evitate le punterie più economiche . Il costo della manodopera per la sostituzione delle punterie è considerevole: risparmiare 100 dollari sui pezzi di ricambio non ne vale la pena se si rompono dopo 30.000 miglia invece che dopo 150.000.
Miglioramenti delle prestazioni
Il passaggio dalle punterie piatte a quelle a rulli riduce l'attrito e libera da 2 a 5 cavalli su un V8, prolungando al contempo la durata di albero a camme e punterie. Il passaggio dalle punterie idrauliche a quelle meccaniche consente profili di albero a camme più aggressivi e un funzionamento a regimi più elevati, ideale per le competizioni o per l'uso stradale ad alte prestazioni.
Considerazioni sulla compatibilità
Critico : la scelta delle punterie deve corrispondere al design dell'albero a camme. I profili delle camme idrauliche e meccaniche sono rettificati in modo diverso. Le punterie a rulli richiedono camme specifiche per punterie a rulli. Le punterie a piattello su una camma a rulli (o viceversa) non funzioneranno correttamente.
Il diametro e la lunghezza dell'alloggiamento delle punterie devono corrispondere al design del motore. Le punterie non sono universali, ma sono progettate per specifiche famiglie di motori.
Sollevatori valvole TOPU
TOPU produce linee complete di punterie per valvole adatte a diverse applicazioni: punterie idrauliche per una guida quotidiana affidabile, punterie meccaniche per prestazioni di precisione e punterie a rulli per ridurre l'attrito e prolungare la durata.
Tutti i sollevatori TOPU sono realizzati con tolleranze rigorose utilizzando materiali di prima qualità, e la produzione è certificata IATF 16949, garantendo una qualità costante per veicoli asiatici, europei e americani.
Consigli per la manutenzione
Qualità e variazioni dell'olio
La manutenzione più importante per la longevità delle punterie è effettuare regolarmente il cambio dell'olio con olio di qualità. Cambiare l'olio ogni 8.000 km (5.000 miglia) o agli intervalli raccomandati dal produttore. Per i motori con alberi a camme a punterie piatte, utilizzare olio con un contenuto adeguato di ZDDP (1.200-1.400 ppm): gli oli moderni a basso contenuto di ZDDP non offrono una protezione sufficiente.
Procedure di effrazione
Le nuove camme e le punterie richiedono un rodaggio accurato, soprattutto quelle a punteria piatta. Utilizzare un olio specifico per il rodaggio con un alto contenuto di ZDDP. Avviare il motore e portare immediatamente i giri a 2.000-2.500 giri/minuto per 20-30 minuti. Cambiare l'olio ogni 800 km (500 miglia) per rimuovere le particelle di usura.
Ispezione e prevenzione
Durante la manutenzione ordinaria, prestare attenzione a eventuali rumori anomali provenienti dal sistema di distribuzione. Monitorare il consumo e le condizioni dell'olio. Mantenere un livello dell'olio adeguato: un livello insufficiente provoca l'ingresso di aria e una riduzione della pressione. Lasciare che il motore si riscaldi correttamente prima di sottoporlo a carichi pesanti. Risolvere immediatamente eventuali problemi di pressione dell'olio.
