Hidrauliniai vožtuvų keltuvai pakeitė variklio konstrukciją, panaikindami periodinio vožtuvų reguliavimo poreikį. Šie savaime reguliuojami komponentai automatiškai palaiko nulinį vožtuvų tarpą visame variklio darbo diapazone, kompensuodami šiluminį plėtimąsi, nusidėvėjimą ir gamybos tolerancijas be jokio rankinio įsikišimo.
Vidinis hidraulinis mechanizmas naudoja variklio alyvos slėgį, kad sukurtų minkštą jungtį tarp skirstomojo veleno ir vožtuvų mechanizmo. Ši konstrukcija užtikrina tylų veikimą, mažesnę techninę priežiūrą ir pastovų veikimą esant skirtingoms temperatūroms. Šiandien hidrauliniai keltuvai yra standartinė įranga praktiškai visuose keleiviniuose automobiliuose – nuo ekonominės klasės automobilių iki prabangių sedanų.
Supratimas, kaip veikia hidrauliniai keltuvai ir kas gali sugesti, padeda tinkamai prižiūrėti variklį ir anksti diagnozuoti problemas. „TOPU“ gaminame tikslius hidraulinius keltuvus įvairioms automobilių reikmėms visame pasaulyje ir dalijamės savo inžinerine patirtimi, kad padėtume jums suprasti šiuos sudėtingus komponentus.

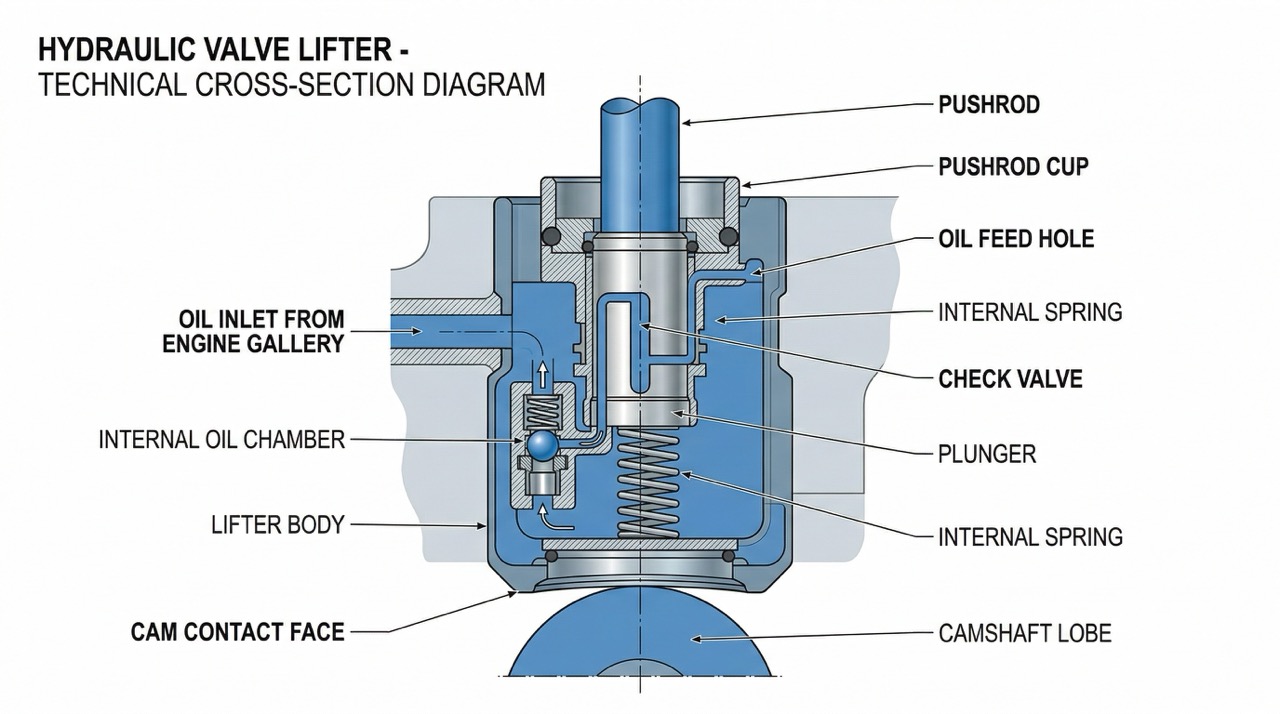

Kas yra hidrauliniai keltuvai?
Apibrėžimas ir pagrindinis dizainas
Hidraulinis vožtuvų keltuvas yra cilindrinis komponentas, esantis tarp skirstomojo veleno ir stūmiklio, perduodantis judesį iš skirstomojo veleno skilties į vožtuvų mechanizmą. Skirtingai nuo kietų mechaninių keltuvų, hidrauliniuose keltuvuose yra vidinis hidraulinis mechanizmas, kuris automatiškai prisitaiko prie tarpo pokyčių.
Keltuvo korpusas yra tiksliai apdirbtas cilindras, kuris glaudžiai įstatomas į keltuvo kiaurymę variklio bloke arba cilindro galvutėje. Apatinis paviršius liečiasi su skirstomojo veleno iškyša, o viršuje yra taurelė, į kurią įstatomas stūmiklis. Šio, atrodytų, paprasto išorės viduje slypi sudėtinga hidraulinė sistema, leidžianti automatiškai reguliuoti laisvumą.
Vidiniai komponentai
Stūmoklis yra mažesnis cilindras, kuris slysta kėlimo korpuso viduje. Šis stūmoklis turi stūmoklio taurelę viršuje ir sudaro viršutinę alyvos kameros ribą. Stūmoklis gali šiek tiek, paprastai 0,050–0,150 colio, judėti aukštyn ir žemyn kėlimo korpuse.
Atbulinis vožtuvas yra mažas rutulinis arba diskinis vožtuvas, esantis stūmoklio apačioje. Šis vienkryptis vožtuvas leidžia alyvai tekėti į slėgio kamerą, bet neleidžia jai tekėti atgal suspaudimo fazės metu. Atbulinio vožtuvo veikimas yra labai svarbus keltuvo automatinio reguliavimo galimybei.
Po stūmokliu yra lengva spyruoklė, stumianti jį aukštyn kėliklio korpuse. Ši spyruoklė palaiko lengvą kontaktą tarp svirties ir vožtuvo koto, kai kėliklis yra ant kumštelio pagrindo apskritimo. Spyruoklės jėga yra gana maža, paprastai vos keli svarai, pakanka laisvumui užpildyti, bet nepakankamai vožtuvui atidaryti.
Alyvos kamera yra erdvė tarp stūmoklio ir keltuvo korpuso, kuri prisipildo suslėgto variklio alyvos. Prisipildžiusi ši alyvos kamera tampa nesuspaudžiama ir sudaro tvirtą hidraulinę jungtį, kuri perduoda judesį nuo veleno iki vožtuvų mechanizmo.
Kuo jie skiriasi nuo mechaninių keltuvų
Mechaniniai keltuvai yra tvirti, vientisi komponentai be vidinių judančių dalių. Jiems reikalingas tam tikras tarpas, vadinamas vožtuvo laisvumu, tarp svirties ir vožtuvo koto, paprastai 0,010–0,020 colio. Šį tarpą reikia periodiškai reguliuoti rankiniu būdu, nes komponentai dėvisi ir dėl šiluminio plėtimosi keičiasi matmenys.
Hidrauliniai keltuvai visiškai pašalina vožtuvų laisvumą dėl savo vidinio hidraulinio mechanizmo. Jie automatiškai prisitaiko, kad išlaikytų nulinį laisvumą, nepriklausomai nuo temperatūros, nusidėvėjimo ar gamybos tolerancijų. Šis automatinis reguliavimas pašalina periodinį vožtuvų reguliavimą ir žymiai sumažina vožtuvų mechanizmo keliamą triukšmą.
Kompromisas yra sudėtingumas ir tikslumo reikalavimai. Mechaniniai keltuvai yra paprasti ir tvirti, tačiau triukšmingi ir reikalauja priežiūros. Hidrauliniai keltuvai yra sudėtingi ir nereikalauja priežiūros, tačiau brangesni ir jautresni alyvos kokybei ir slėgiui.
Kaip veikia hidrauliniai keltuvai
Veikimo principas
Hidraulinio keltuvo veikimas grindžiamas pagrindiniu principu: skysčiai yra nesuspaudžiami. Kai alyvos kamera užpildoma suslėgta alyva ir atbulinis vožtuvas uždarytas, alyva veikia kaip tvirta jungtis tarp stūmoklio ir keltuvo korpuso. Ši hidraulinė jungtis perduoda judesį iš skirstomojo veleno į vožtuvų mechanizmą taip pat efektyviai, kaip ir tvirtas mechaninis keltuvas.
Šio dizaino genialumas slypi tame, kaip jis automatiškai prisitaiko prie tarpo pokyčių. Kai vožtuvų mechanizme yra laisvumo, vidinė spyruoklė stumia stūmoklį aukštyn, išplėsdama alyvos kamerą. Variklio alyva teka per kėlimo korpuso kanalus, pro atvirą atbulinį vožtuvą ir užpildo išplėstą kamerą. Šis procesas vyksta nuolat, automatiškai užpildydamas bet kokį atsirandantį laisvumą.

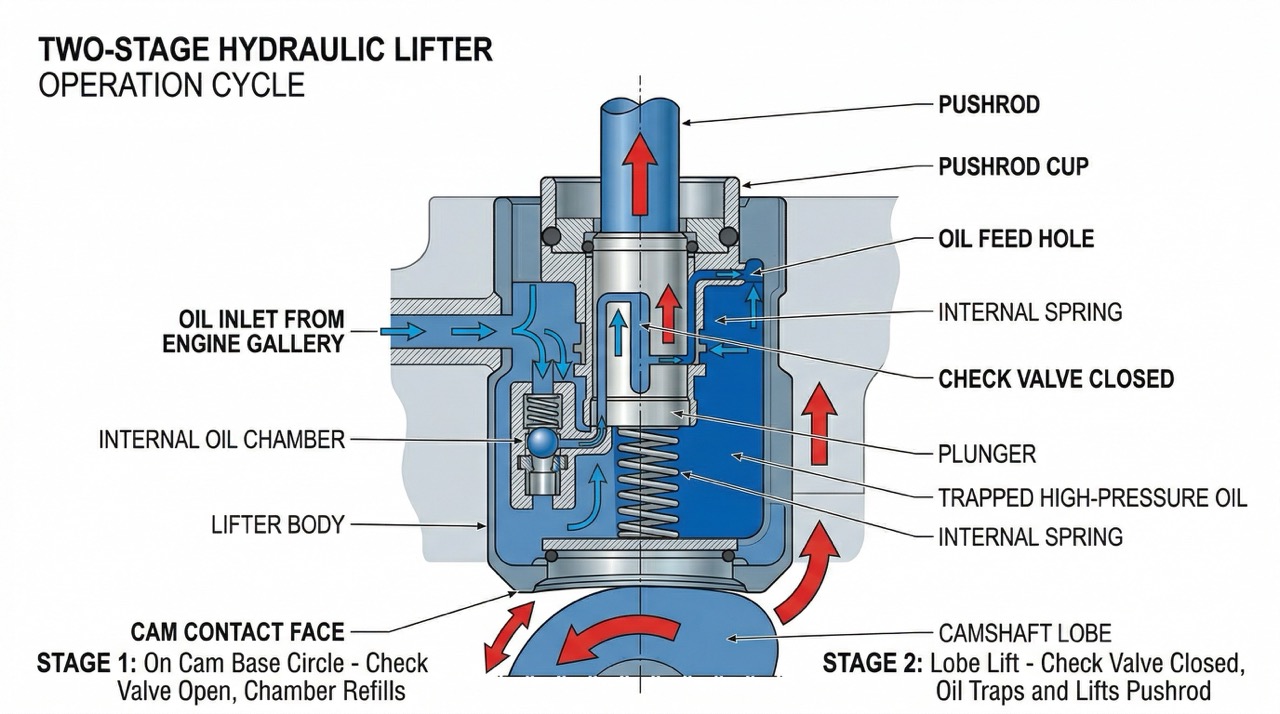

Siurbimo veiksmas
Kai keltuvas remiasi į kumštelio pagrindo apskritimą, vožtuvas yra uždarytas ir jokia jėga nespaudžia stūmoklio. Vidinė spyruoklė stumia stūmoklį aukštyn keltuvo korpuse, sukurdama nedidelį vakuumą alyvos kameroje. Variklio alyvos slėgis stumia alyvą per keltuvo korpuso tiekimo angą, pro atvirą atbulinį vožtuvą ir į besiplečiančią alyvos kamerą. Šis užpildymo veiksmas trunka tik milisekundes.
Kai kumštelio skiltelė sukasi ir pradeda kelti keltuvą, jėga per stūmoklį perduodama į stūmoklį. Ši žemyn nukreipta jėga, veikianti stūmoklį, padidina slėgį alyvos kameroje. Kai slėgis viršija atbulinio vožtuvo spyruoklės jėgą, atbulinis vožtuvas spragtelėdamas užsidaro, įkalindamas alyvą kameroje.
Uždarius atbulinį vožtuvą ir pripildžius kamerą nesuspaudžiamos alyvos, keltuvas tampa praktiškai kietas. Tolesnis keltuvo korpuso judėjimas aukštyn nuo kumštelio skilties per sulaikytą alyvą tiesiogiai perduodamas į stūmoklį, tada į stūmoklį, svirtį ir vožtuvą. Vožtuvas atsidaro tiksliai sekdamas kumštelio profilį.
Kumštelinio veleno skliausteliui pasisukus už savo viršūnės, vožtuvo spyruoklė viską stumia žemyn. Keltuvas grįžta į bazinį apskritimą, slėgis alyvos kameroje sumažėja, atsidaro atbulinis vožtuvas ir ciklas kartojasi. Kiekvieno ciklo metu nedidelis kiekis alyvos nuteka už stūmoklio laisvosios vietos. Šis kontroliuojamas nuotėkis yra tyčinis – jis leidžia keltuvui prisitaikyti prie šiluminio plėtimosi ir nusidėvėjimo.
Automatinis blakstienų reguliavimas
Kontroliuojamas alyvos nuotėkis pro stūmoklį leidžia automatiškai reguliuoti vožtuvų mechanizmą. Jei dėl aušinimo ar susidėvėjimo atsiranda laisvumas, vidinė spyruoklė kito bazinio apskritimo periodo metu stūmoklį dar labiau išplečia. Įteka daugiau alyvos, kad užpildytų didesnę kamerą. Kai kumštelis vėl pakyla, ši papildoma alyva sulaikoma, efektyviai pailgindama keltuvą ir pašalindama laisvumą.
Ir atvirkščiai, jei dėl šiluminio plėtimosi sumažėja prošvaisa, keltuvas prisitaiko leisdamas ištekėti daugiau alyvos. Padidėjusi jėga, veikianti stūmoklį bazinio apskritimo periodo metu, išspaudžia alyvą pro stūmoklį greičiau nei įprastai. Alyvos kamera tampa šiek tiek mažesnė, todėl keltuvas sutrumpėja, kad prisitaikytų prie sumažėjusios prošvaisos.
Šis nuolatinis savaiminis reguliavimas vyksta automatiškai tūkstančius kartų per minutę, išlaikant nulinį vibravimą visomis eksploatavimo sąlygomis. Sistemai nereikia išorinio reguliavimo ir ji kompensuoja laipsnišką nusidėvėjimą per visą variklio eksploatavimo laiką.
Hidraulinių keltuvų privalumai
Nulinė priežiūra
Pagrindinis privalumas yra tai, kad nereikia periodiškai reguliuoti vožtuvų. Mechaninius keltuvus reikia reguliuoti kas 20 000–40 000 mylių – tai daug darbo reikalaujantis procesas, trunkantis kelias valandas. Hidrauliniai keltuvai automatiškai išlaiko tinkamą prošvaisą visą savo eksploatavimo laiką, paprastai 150 000–200 000 mylių ar daugiau, be jokio reguliavimo.
Šis techninės priežiūros panaikinimas per visą variklio eksploatavimo laiką sutaupo šimtus dolerių techninės priežiūros išlaidų. Dar svarbiau, kad tai visada užtikrina optimalų vožtuvų prošvaisą. Mechaniniai keltuvai palaipsniui praranda reguliavimą tarp techninės priežiūros intervalų, o hidrauliniai keltuvai nuolat palaiko idealų prošvaisą.
Tylus veikimas
Hidrauliniai keltuvai veikia be jokio laisvumo, todėl panaikinamas mechaniniams keltuvams būdingas tiksėjimo garsas. Hidraulinė amortizacija taip pat slopina smūgio jėgas visoje vožtuvų mechanizme, dar labiau sumažindama triukšmą. Rezultatas – nepaprastai tylus vožtuvų mechanizmo veikimas, ypač pastebimas dirbant tuščiąja eiga ir užvedant šaltą variklį.
Šis tylus veikimas susijęs ne tik su komfortu. Sumažintos smūgio jėgos reiškia mažesnį vožtuvų kotų antgalių, svirčių antgalių ir kitų sąlyčio paviršių susidėvėjimą. Hidraulinis amortizavimas pailgina viso vožtuvų mechanizmo komponentų tarnavimo laiką.
Automatinis kompensavimas
Hidrauliniai keltuvai automatiškai kompensuoja šiluminį plėtimąsi varikliui šylant. Šaltuose varikliuose dėl šiluminio susitraukimo atsiranda didesnis tarpas. Varikliui pasiekus darbinę temperatūrą, komponentai plečiasi, o tarpas mažėja. Hidrauliniai keltuvai nuolat reguliuojasi viso šio temperatūros pokyčio metu, palaikydami optimalų vožtuvų veikimą nuo šalto užvedimo iki pilnos darbinės temperatūros.
Automatinė kompensacija taip pat atsižvelgia į gamybos tolerancijas ir laipsnišką nusidėvėjimą. Dėl gamybos skirtumų nėra dviejų vienodų variklių. Hidrauliniai keltuvai automatiškai prisitaiko prie šių skirtumų, užtikrindami pastovų visų cilindrų veikimą.
Pagerintas patvarumas
Nulinio laisvumo veikimas ir hidraulinė amortizacija sumažina viso vožtuvų mechanizmo susidėvėjimą. Smūgio jėgos yra mažesnės, kontaktiniai paviršiai tarnauja ilgiau, o visa sistema veikia sklandžiau. Daugelis variklių su hidrauliniais keltuvais lengvai viršija 200 000 mylių be vožtuvų mechanizmo veikimo.
Geriau kasdieniam vairavimui
Įprastoms kasdienėms keleivinėms transporto priemonėms hidrauliniai keltuvai yra akivaizdžiai pranašesni. Dėl nereikalaujančio priežiūros, tylaus veikimo ir patikimo aptarnavimo jie idealiai tinka vairuotojams, norintiems, kad jų transporto priemonės tiesiog veiktų be nuolatinio dėmesio.

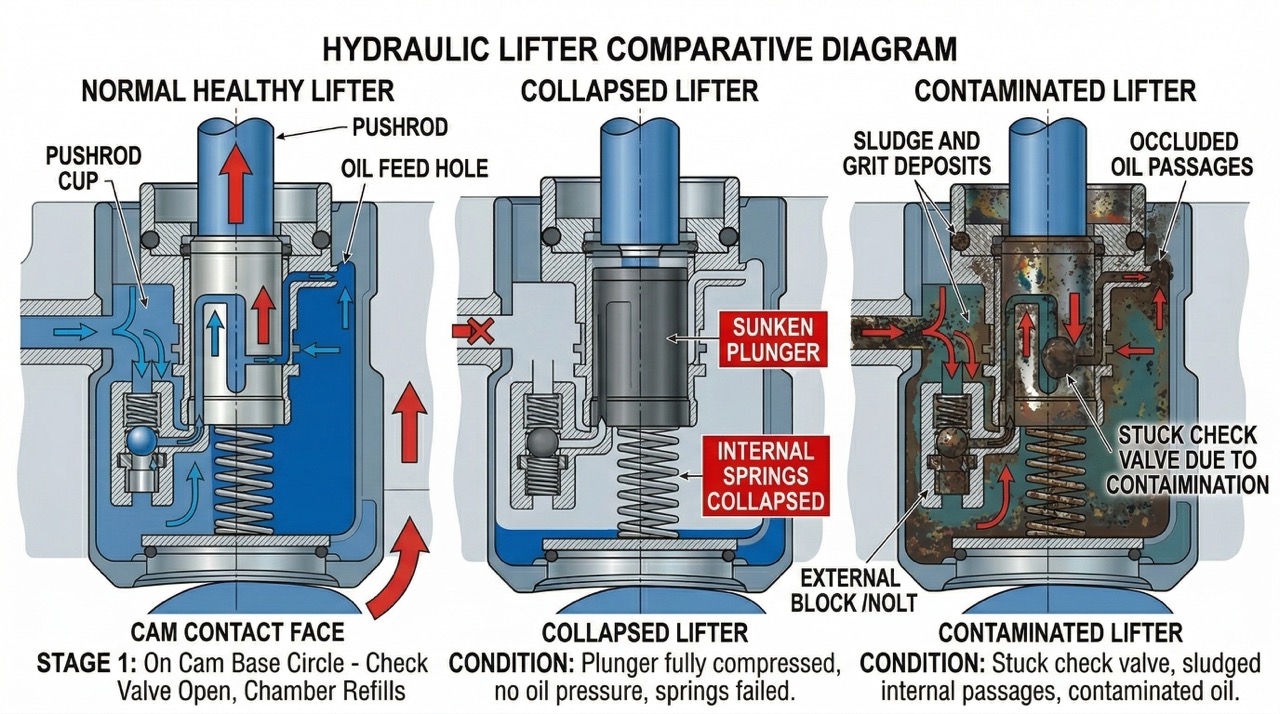

Dažnos hidraulinių keltuvų problemos
Keltuvo griūtis
Keltuvo sugedimas įvyksta, kai vidinis mechanizmas nepalaiko hidraulinio slėgio. Stūmoklis, veikiant apkrovai, įsminga į keltuvo korpusą, todėl vožtuvų mechanizme susidaro per didelis tarpas. Dėl vidinio stūmoklio arba keltuvo korpuso susidėvėjimo alyva prateka greičiau, nei ją galima papildyti. Atbulinio vožtuvo gedimas neleidžia kamerai išlaikyti slėgio kėlimo ciklo metu.
Simptomai yra ritmiškas tiksėjimas arba bildesys iš vožtuvų mechanizmo, ypač pastebimas dirbant tuščiąja eiga. Pažeistas cilindras gali prarasti galią, nes sugriuvęs vožtuvo keltuvas sumažina efektyvų vožtuvo pakėlimą. Sunkiais atvejais vožtuvas gali iki galo neatsidaryti, todėl smarkiai sumažėja našumas ir nesudegęs kuras gali pažeisti katalizatorių.
Keltuvo pumpavimas
Priešinga problema yra pumpavimas – vožtuvo keltuvas sulaiko per daug alyvos ir per daug ištįsta. Tai paprastai nutinka esant dideliems apsisukimams, kai vožtuvų mechanizmas juda taip greitai, kad kontroliuojamas alyvos nuotėkis negali įvykti pakankamai greitai. Per daug ištįsęs keltuvas neleidžia vožtuvui visiškai užsidaryti, todėl sumažėja suspaudimas ir gali kilti vožtuvo ir stūmoklio sąlytis.
Padidėjęs slėgis ypač padidėja našumo režimuose. Lenktyniniuose varikliuose beveik visur naudojami mechaniniai keltuvai, kad būtų išvengta šios problemos. Gatvių sportiniuose varikliuose su agresyviais paskirstymo velenais gali padidėti slėgis, viršijantis 6000–6500 aps./min., o tai faktiškai riboja variklio naudojamą aps./min. diapazoną.
Užterštumas
Hidrauliniai keltuvai yra itin jautrūs alyvos užterštumui. Maži tarpai tarp stūmoklio ir korpuso, paprastai 0,0005–0,0015 colio, gali būti užblokuoti stebėtinai mažomis dalelėmis. Metalo dilimo dalelės, anglies nuosėdos arba alyvos dumblas gali užstrigti stūmoklyje ir neleisti jam tinkamai veikti.
Užteršta alyva taip pat gali pažeisti tiksliai apdirbtus paviršius. Abrazyvinės dalelės veikia kaip šlifavimo pasta, dėvi stūmoklį ir korpusą. Kai šie paviršiai yra įbrėžti arba susidėvėję, keltuvas negali išlaikyti tinkamo alyvos slėgio ir jį reikia pakeisti.
Dėvėjimas ir gedimas
Nepaisant savo patvarumo, hidrauliniai keltuvai galiausiai susidėvi. Kumštelinio veleno paviršius palaipsniui dyla dėl nuolatinio sąlyčio su kumštelinio veleno iškyša. Stūmoklis ir korpusas dyla dėl nuolatinio slydimo. Atbulinis vožtuvas ir spyruoklė gali nuovargiui ir gedimams atsirasti. Didelės ridos varikliams, ypač tiems, kurie nebuvo tinkamai prižiūrimi, dažnai kyla keltuvų problemų.
Visiškas keltuvo gedimas gali sukelti katastrofišką žalą. Jei keltuvas visiškai sugenda, pažeistas vožtuvas gali visai neatsidaryti, dėl to smarkiai sumažėja našumas ir gali būti pažeistas katalizatorius. Kraštutiniais atvejais sugedęs keltuvas gali nukristi į cilindrą ir nedelsiant sunaikinti variklį.
Hidraulinio keltuvo reguliavimas
Ar jiems reikia koregavimo?
Dauguma hidraulinių keltuvų sistemų iš tikrųjų nereikalauja jokios priežiūros ir periodinio reguliavimo. Vidinis hidraulinis mechanizmas visus reguliavimus atlieka automatiškai. Tačiau kai kuriems variklių modeliams reikalingas pradinis išankstinis įtempimo reguliavimas surinkimo metu arba pakeitus keltuvą.
Išankstinio įkrovos reguliavimas
Išankstinis įtempimas – tai kiekis, kuriuo stūmoklis stumiamas žemyn į keltuvo korpusą, kai vožtuvas uždarytas ir keltuvas yra ant kumštelio pagrindo apskritimo. Tinkamas išankstinis įtempimas užtikrina, kad keltuvas veiktų savo reguliavimo diapazono viduryje, leisdamas jam kompensuoti tiek išsiplėtimą, tiek susitraukimą.
Įprasta reguliavimo procedūra apima variklio sukimą, kad keltuvas būtų nustatytas ant kumštelio pagrindo apskritimo. Priveržkite svirties reguliatorių, kol nebeliks viso laisvumo – tai yra nulinio laisvumo taškas. Tada priveržkite dar 1/2–3/4 apsisukimo, kad iš anksto įkrautumėte keltuvą. Šis papildomas pasukimas stumia stūmoklį žemyn į keltuvo korpusą nurodytu atstumu.
Dėl nepakankamo išankstinio įtempimo keltuvas veikia didžiausiu leistinu greičiu, todėl gali kilti triukšmas ir sumažėti našumas. Per didelis išankstinis įtempimas stumia stūmoklį per giliai žemyn, todėl vožtuvas gali visiškai neužsidaryti ir sumažėti suspaudimas.
Hidraulinių keltuvų nuorinimas
Naujų arba neseniai sumontuotų hidraulinių keltuvų alyvos kamerose dažnai būna oro. Kad keltuvas galėtų tinkamai veikti, šį orą reikia išleisti. Kai kurie keltuvai pradinio naudojimo metu išsileidžia orą patys, o kitiems reikalinga speciali nuorinimo procedūra.
Įprasta nuorinimo procedūra apima variklio veikimą dideliu tuščiosios eigos režimu 10–20 minučių. Alyvos slėgio ir vožtuvų mechanizmo judėjimo derinys palaipsniui pašalina orą iš keltuvų. Šiuo laikotarpiu girdimas tiksėjimas, kuris turėtų palaipsniui tirštėti, keltuvams prisipildant alyvos ir išleidžiant orą.
Atkakliais atvejais gali padėti lėtas variklio sukimas ranka, kol keltuvai sumontuoti, bet prieš jį užvedant. Toks lėtas sukimas leidžia alyvai užpildyti keltuvus be greitų judesių, dėl kurių gali kauptis oras.
Priežiūra ir keitimas
Priežiūros patarimai
Aukštos kokybės variklio alyva yra būtina hidraulinio keltuvo ilgaamžiškumui. Kad keltuvai tinkamai veiktų, jiems reikia švarios alyvos ir tinkamo slėgio. Naudokite gamintojo rekomenduojamą alyvos rūšį ir keiskite ją nurodytais intervalais. Ilgi alyvos keitimo intervalai arba žemos kokybės alyva yra pagrindinės priešlaikinio keltuvo gedimo priežastys.
Venkite alyvos priedų, nebent variklio gamintojas juos specialiai rekomenduotų. Kai kurie priedai gali pakeisti alyvos klampumą ar chemines savybes taip, kad tai paveiktų krautuvo veikimą. Naudokite kokybišką alyvą, kuri atitinka reikiamas specifikacijas.
Palaikykite tinkamą alyvos lygį. Žemas alyvos lygis gali sukelti oro įtraukimą ir sumažinti alyvos slėgį, o tai kenkia hidrauliniams keltuvams. Reguliariai tikrinkite alyvos lygį ir nedelsdami spręskite visas sunaudojimo problemas.
Venkite per ilgo darbo tuščiąja eiga, ypač su šalta alyva. Ilgas darbas tuščiąja eiga esant žemam alyvos slėgiui gali lemti alyvos trūkumą variklio kėbule, dėl to gali dilti variklis ir kilti triukšmas. Leiskite varikliui trumpai apšilti, tada švelniai važiuokite, kol jis pasieks darbinę temperatūrą.
Kada pakeisti
Nuolatinis tiksėjimas ar bildesys, kuris nesumažėja įšilus varikliui, rodo keltuvo problemas. Jei triukšmas girdimas nuolat ir nereaguoja į alyvos ar priedų keitimą, greičiausiai reikia pakeisti keltuvą.
Vieno ar kelių cilindrų našumo sumažėjimas rodo, kad vožtuvų pakėlikliai yra sugedę. Cilindro balanso arba suspaudimo bandymas gali nustatyti pažeistus cilindrus. Jei vieno cilindro suspaudimas yra mažas ir vožtuvų reguliavimas nepadeda, įtarkite, kad vožtuvų pakėliklis yra sugedęs.
Didelės ridos varikliams, ypač tiems, kurie viršija 200 000 mylių, gali būti naudinga profilaktiškai pakeisti keltuvą atliekant kitus variklio remonto darbus. Jei jau nuimate cilindrų galvutes kitiems remonto darbams, papildomos naujų keltuvų išlaidos yra nedidelė apsauga nuo būsimų problemų.
Pakeitimo procesas
Hidraulinio keltuvo keitimas reikalauja didelio išmontavimo. Stūmiklinių variklių atveju, norint pasiekti keltuvus, reikia nuimti įsiurbimo kolektorių, vožtuvų dangtelius, svirtis ir stūmiklius. Tada keltuvai iškyla iš savo angų. Kai kuriems varikliams, norint pasiekti keltuvą, reikia nuimti cilindro galvutę.
Naujus keltuvus prieš montuojant reikia užpildyti alyva, kad būtų kuo trumpesnis nuorinimo laikas. Įstatykite juos į jų angas, užtikrindami, kad jie laisvai judėtų. Sumontuokite stūmiklius, svirtis ir, jei reikia, sureguliuokite išankstinį įtempimą. Surinkę, paleiskite variklį dideliu greičiu, kad iš keltuvų išleistumėte likusį orą.
Geriausia praktika siūlo keisti visus keltuvus vienu metu, o ne po vieną. Jei vienas keltuvas sugedo, gedimą sukėlusios sąlygos greičiausiai paveikė ir kitus. Visų keltuvų keitimas užtikrina pastovų veikimą ir padeda išvengti pakartotinių remontų.
Kaina
Hidrauliniai keltuvai kainuoja 15–40 USD už vienetą, priklausomai nuo kokybės ir paskirties. V8 variklio su 16 keltuvų dalių kaina svyruoja nuo 240 iki 640 USD. Didžiausią išlaidų dalį sudaro darbas, paprastai 500–1 500 USD, priklausomai nuo variklio konstrukcijos ir prieinamumo. Bendra daugumai transporto priemonių kaina svyruoja nuo 800 iki 2 200 USD.
Varikliai su viršutiniu skirstomuoju velenu ir keltuvais po skirstomuoju velenu paprastai kainuoja brangiau dėl papildomų išmontavimo reikalavimų. Kai kuriems modeliams reikia nuimti cilindro galvutę, o tai žymiai padidina darbo sąnaudas.
