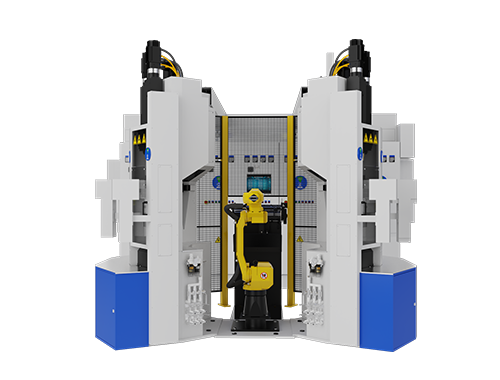

קו ייצור עם רובוט אחד ושש תחנות לדפנות

1. תהליך פעולות בסיסי:

מחוברים נבחרים בצורה מתאימה מהקופסה בהעלאה. הרובוט להעלאה מוביל את המחוברים למכונה לחשמל, שם מתחילת התהליך של חשמל. לאחר השלמת החשמל, הרובוט להורדה מסיר אותם ומניח אותם בדוחף לצורה, לבסוף מייצר חלק ערך. מערכת הבקרה הראשית שואבת את כל הפעולות בצורה מאורגנת וברציפות.

2.تخطيط קו ייצור:

ששת מכונות ההדחק החשמליות מונחות בשני סגמנטים, בצורה סימטרית שמאלה וימינה, עם שלוש מכונות בשמאל ושלוש בימין. משטחי העבודה של מכונות ההדחק מופנים כלפי חוץ. רובוט ממוקם במרכז הסגמנטים, והוא משמש להעלאה והורדה של מכונות ההדחק החשמליות. תיבות ההעלאה מונחות בין הפערים לשני הסגמנטים. כך נוצר מעגל עם שש מכונות הדחק חשמליות, דוחה אחת ושתי תיבות העלאה, עם הרובוט ממוקם במרכז המעגל.

הדחק חשמלי:

מרכזת קLEM
אפס אוטומטי של המנורה
ממיר דו-PHA 50KVA, זרם ללא עומס <0.2A
משובח עם התקן למניעת כיפוף
משובח עם תרמיון להסקה לפני הדחק, חימום גליל, הדחק באורך קבוע, חלוקת פרמטרים, ושבט בל ScreW עם מנגנון חזרה

בקר ראשי:

אחסון פרמטרים
ספריית חפצים
הצגת תהליך עקומה
אזהרות טמפרטורה גבוהה ונמוכה
הצגת סטטוס עבודה
הפרדה אוטומטית מחוץ לקו של מכונה להפרעה
הוספה והסרה מקו של מכונות להפרעה
טעינה:

סידור מגנטי
סידור פיסות

3. חומרת הפריט:

הצורת הקטע היא מעגלית, עם קוטר של ø5 עד ø13, וסובל ניול מימדי לפי הסטנדרט ISO h11.
מצב פני השטח: בדים קריר, קלופים או מאוברים ללא שמן.
ריבועיות השטח: Ra 2.5
מצב פני הקצה: שטח קצה העמודה חייב להיות חלק, שטוח, וחסר חמצון. על שטח הקצה להיות עם כנף מתאימה.
חומר: מתאים לכל סוגי הפלדה.

תפוקה:
מהירות ההצקה משפיעה ישירות על מחזור העבודה והפלט. מהירות ההצקה מוגבלת על ידי התערובת החומרים, קוטר העמודה, מצב פני העמודה, צורת החלק המוצק, ועוצמת התיקון של המזג.

קוטר העמודה: Ds = 8.7mm
אורך מלא של העמודה: L = 300mm
אורך ללא הצקה: k = 120mm
זמן עזר: t = 2s
אורך ההצקה: L - k = 300 - 120 = 180mm
מהירות של התסיסה: v = 12mm/s
מהירות של המנורה: v = 2mm/s
זמן מחזור: אורך התסיסה / (מהירות התסיסה - מהירות המנורה) + זמן עזר = 180 / (12 - 2) + 5 = 23s
