O supapă de admisie permite aerului proaspăt sau unei încărcături de aer-combustibil să intre în cilindru. O supapă de evacuare eliberează gazele arse după ardere. Ambele sunt supape de motor , dar nu sunt interschimbabile în ceea ce privește materialul, dimensiunea sau condițiile de funcționare.
Dacă vă procurați piese pentru reconstrucții de motoare sau programe de distribuție, această distincție contează. Materialul greșit, poziția supapelor sau potrivirea aplicației pot duce la o etanșare deficitară, supape arse, pierderi de compresie sau solicitări repetate de reparații.
Referințele privind repararea și performanța motoarelor, cum ar fi MotorTrend, discută adesea despre sarcina termică mai mare asupra supapelor de evacuare în comparație cu supapele de admisie. Acesta este motivul pentru care metalurgia supapelor de evacuare primește de obicei o atenție sporită în aplicațiile cu temperaturi ridicate.
Supapă de admisie vs. supapă de evacuare dintr-o privire
Factor | Supapă de admisie | Supapă de evacuare |
|---|---|---|
Loc de muncă principal | Permite pătrunderea aerului proaspăt sau a amestecului aer-combustibil în cilindru | Eliberează gaze de ardere fierbinți |
Sarcină termică tipică | Mai jos, răcit de sarcina de intrare | Mai sus, expus la căldura gazelor de eșapament |
Tendința dimensiunilor comune | Adesea diametru mai mare al capului pentru fluxul de aer | Adesea diametrul capului este mai mic, dar rezistență mai mare la căldură |
Prioritate materială | Rezistență la uzură, rezistență la tijă, eficiență a costurilor | Rezistență la cald, rezistență la coroziune, durabilitate a scaunului |
Mod de defecțiune comun | Acumulare de carbon, îndoire, uzură a ghidajelor | Arsuri, eroziune facială, uzură a tulpinii, înflorire a tulipelor |
Aceste diferențe sunt comune la multe motoare, dar designul final al supapelor depinde în continuare de tipul motorului, combustibil, turbocompresor, ciclu de funcționare și specificațiile OEM.
Temperatură și condiții de funcționare
Supapa de admisie este expusă la aerul de admisie sau la un amestec aer-combustibil. Acest flux ajută la eliminarea căldurii din chiulasa supapei. Datorită acestui efect de răcire, multe supape de admisie pot utiliza oțel inoxidabil martensitic sau alte clase de oțel specifice aplicației.
Supapa de evacuare funcționează într-un mediu mai dur. Se deschide în gazele de ardere fierbinți și primește mai puțină răcire de la fluxul proaspăt de admisie. În aplicații solicitante, supapele de evacuare pot utiliza aliaje austenitice rezistente la căldură, construcție bimetalică, suprafață dură pe zona scaunului sau alte modele rezistente la căldură. Dacă comparați clasele de oțel și materialele supapelor rezistente la căldură, puteți consulta și ghidul de materiale pentru supapele motorului TOPU.
Din acest motiv, o cerere de ofertă clară nu ar trebui să menționeze doar „supapă motor”. Ar trebui să identifice poziția de admisie sau evacuare, modelul motorului, cerințele de material și orice cerințe de acoperire sau finisare dură.

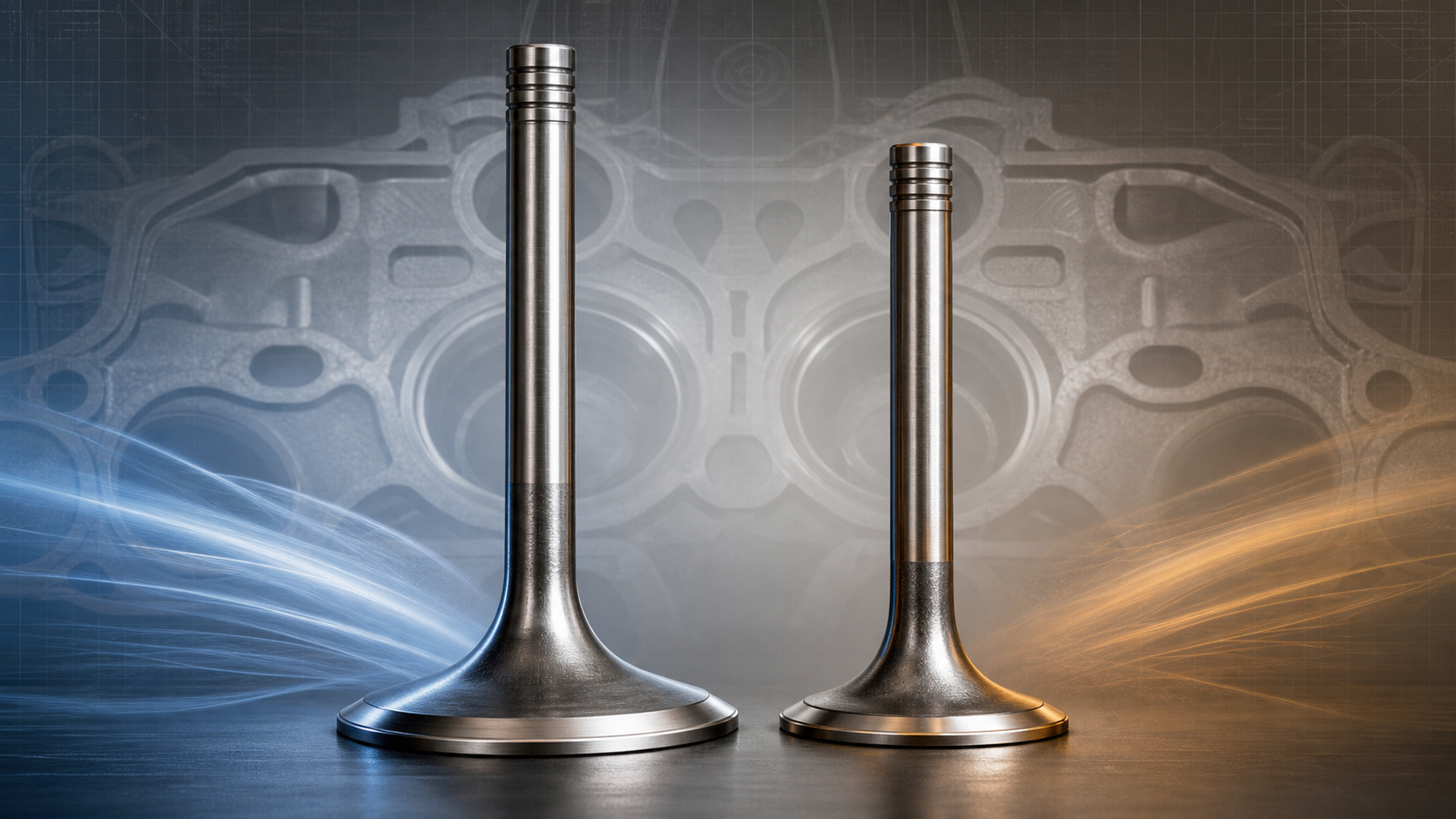

De ce supapele de admisie sunt adesea mai mari
Multe chiulase folosesc o supapă de admisie mai mare, deoarece umplerea cilindrului este mai dificilă decât golirea acestuia. Pistonul trebuie să atragă aer în cilindru, așa că o suprafață mai mare a supapei ajută la susținerea fluxului de aer.
Gazele de eșapament sunt supuse la presiune după ardere, așa că supapa de evacuare poate fi adesea mai mică, deși totuși eliberează cilindrul. Cu toate acestea, supapa de evacuare trebuie să reziste la o căldură mult mai mare și la o expunere mai corozivă la gaze.
Această diferență de dimensiune nu este universală la toate motoarele, dar este suficient de comună încât ar trebui să verificați diametrul chiulasei supapei, diametrul tijei, canelurea de siguranță, unghiul feței și lățimea scaunului înainte de a comanda.
Aceeași distincție este importantă și în timpul depanării. Supapa de admisie controlează fluxul de aer la nivelul chiulasei, dar filtrul de aer al motorului se află mai sus pe calea de admisie. Dacă fluxul de aer redus provine dintr-un filtru înfundat sau necorespunzător, schimbarea supapei nu va rezolva problema. Pentru programele de înlocuire specifice filtrelor, filtrele de aer auto Hifine acoperă opțiunile de filtre auto și programele de furnizare de tip OEM; pentru întrebări legate de fluxul de aer pe partea supapelor, etanșare și materiale, continuați cu specificațiile supapelor de mai jos.
Diferențe de materiale și tratament de suprafață
Specificațiile comune ale valvelor pot include calitatea oțelului, cromarea tijei, nitrurarea, sudarea prin frecare bimetalică sau refacerea dură a scaunului. Aceste detalii sunt importante deoarece tija, vârful și fața valvei nu sunt supuse aceluiași tip de solicitare.
Cerinţă | De ce ar trebui să o verifici |
|---|---|
Calitatea oțelului | Confirmă că supapa este potrivită pentru căldura de admisie sau evacuare |
Diametrul și finisajul tijei | Afectează potrivirea ghidajului, controlul uleiului și uzura |
Tratament facial pentru scaun | Ajută la menținerea etanșeității în cazul impacturilor repetate |
Duritatea vârfului | Reduce uzura cauzată de contactul cu culbutorul sau cu tachetul |
Trasabilitatea lotului | Ajută la gestionarea garanției și a urmăririi loturilor |
Când căutați supape de admisie și evacuare , solicitați numărul OE, aplicația motorului, gradul materialului, disponibilitatea mostrelor și documentația de inspecție.
Dacă aveți deja o referință OEM exactă, următorul pas este să confirmați o pagină de produs și date de aplicație care corespund.
Exemple de produse TOPU în funcție de poziția valvei
Folosiți poziția supapei și referința OE împreună atunci când verificați o supapă de schimb. Aceste exemple arată cum TOPU organizează aplicațiile de supape doar pentru admisie, doar pentru evacuare și pentru admisie/evacuare pereche.
Ce trebuie să confirmați | Exemplu de produs TOPU |
|---|---|
Supapă de admisie pentru un motor de autoturism mic | |
Supapă de evacuare conform referinței OE Honda | |
Kit supape de admisie și evacuare pereche | Kit supape DOHC pentru Toyota Camry / 4Runner 3.0L 1371562030 / 1371562050 |
Set supape de admisie și evacuare VW/Audi EA888 Gen2 |
Supapele motorului de la TOPU
Dacă aveți nevoie de supape de admisie, supape de evacuare, supape de ridicare, tacheți sau piese conexe pentru trenul de supape pentru proiecte de reconstrucție sau distribuție, TOPU vă poate ajuta să revizuiți aplicațiile și să aprovizionați în vrac. Împărtășiți lista de aplicații, cantitatea țintă și cerințele privind documentele, astfel încât materialul supapelor, detaliile de montare și planul de ambalare să poată fi revizuite înainte de cotație.
