Plano mong dagdagan ang displacement ng iyong makina mula 2.0L patungong 2.3L. Nakalkula mo na ang bore at stroke, pero may isang bagay na hindi napapansin ng karamihan sa mga tagagawa: kailangang makasabay ang iyong mga balbula sa dagdag na displacement. Ang mas malaking silindro ay nangangailangan ng mas maraming hangin, at kung hindi sapat ang daloy ng iyong mga intake valve, naiiwan mo na lang ang kuryente.
Ipinapaliwanag ng gabay na ito kung paano kalkulahin ang displacement ng makina, ang pagkakaiba sa pagitan ng pagtaas ng bore kumpara sa stroke, at kung bakit mahalaga ang mga bahagi ng valve train kapag binabago mo ang displacement.
Paano Kalkulahin ang Displacement ng Makina
Ang displacement ng makina ay ang kabuuang volume na na-sweep ng lahat ng piston sa isang kumpletong cycle. Diretso lang ang formula:
Pag-aalis ng Isang Silindro = π × Bore² × Stroke / 4
Kabuuang Paglipat = Isang Silindro × Bilang ng mga Silindro
Saan:
Bore (D) = diyametro ng silindro sa mm o pulgada
Stroke (S) = distansya ng paglalakbay ng piston sa mm o pulgada
π = 3.14159
Halimbawa ng Pagkalkula
Kalkulahin natin ang isang Honda K20A engine:
Lubhang butas: 86.0 mm
Istrok: 86.0 mm
Mga Silindro: 4
Isang silindro = 3.14159 × (86.0)² × 86.0 / 4 = 499.5 cc
Kabuuang displacement = 499.5 cc × 4 = 1,998 cc = 2.0L
Bore vs Stroke: Dalawang Paraan para Mapataas ang Displacement
Kapag gusto mo ng mas malaking displacement, mayroon kang dalawang opsyon: dagdagan ang bore (diameter ng silindro) o dagdagan ang stroke (paggalaw ng piston). Ang bawat paraan ay nakakaapekto sa mga katangian ng makina nang iba.
Pagpapataas ng Bore (Oversquare Engine)
Ang pagbutas ng mga silindro ay nagbibigay sa iyo ng mas malawak na silid ng pagkasunog. Gamit ang aming halimbawa sa K20A, ang pagtaas ng butas ng makina mula 86mm patungong 90mm habang pinapanatili ang 86mm stroke ay nagbibigay sa iyo ng bagong displacement na 2,190 cc (2.2L). Ang mas malawak na butas ng makina ay nagbibigay-daan sa mas malalaking balbula para sa mas mahusay na daloy ng hangin sa mataas na RPM, at ang mas maikling distansya ng paglalakbay ng apoy ay nagreresulta sa mas kumpletong pagkasunog.
Gayunpaman, ang mas malalaking piston ay nagdaragdag ng reciprocating weight na naglilimita sa maximum RPM. Ang pagbubutas ay nag-iiwan din ng mas manipis na mga dingding ng silindro, na maaaring makaapekto sa lakas ng istruktura. Ang mas malawak na combustion chamber ay nagpapataas ng panganib ng pagsabog, at higit sa lahat, ang mas mataas na butas ay nangangailangan ng mas malalaking balbula upang tumugma sa pangangailangan ng daloy ng hangin—ang paggamit ng mga balbulang kasinglaki ng stock ay nagsasayang ng pagtaas ng displacement.
Pagpapataas ng Stroke (Undersquare Engine)
Ang pagpapahaba ng stroke ay nangangahulugan na mas malayo ang lalakbayin ng piston sa bawat cycle. Ang pagpapataas ng stroke mula 86mm patungong 94mm habang pinapanatili ang 86mm bore ay nakakagawa ng 2,185 cc (2.2L)—halos kapareho ng displacement ng boring, ngunit may iba't ibang katangian. Ang mas mahabang stroke ay lumilikha ng mas mahusay na low-end torque at mas mahusay na combustion, habang pinapayagan kang gamitin ang stock bore size.
Ang mga downside ay may kaugnayan sa mechanical stress at packaging. Ang mas mataas na bilis ng piston ay naglilimita sa maximum na ligtas na RPM, at kakailanganin mo ng alinman sa mas mataas na engine block o isang binagong crankshaft. Kahit na may mas mahabang stroke, ang wastong valve timing at de-kalidad na mga bahagi ng valve train ay nananatiling mahalaga para sa pagtaas ng displacement.
Ratio ng Bore/Stroke
Ang bore/stroke ratio ay nagsasabi sa iyo kung anong uri ng makina ang mayroon ka:
Ratio = Bore / Stroke
Higit sa 1.0 (Oversquare): Mga makinang may mataas na RPM na pagganap
Katumbas ng 1.0 (Kwadrado): Balanseng disenyo
Under 1.0 (Undersquare): Mga makinang nakatuon sa metalikang kuwintas
Bakit Mahalaga ang Sukat ng Balbula Kapag Pinapataas ang Displacement
Narito ang hindi napapansin ng maraming tagapagtayo: kapag dinagdagan mo ang displacement ng 15%, ang bawat silindro ay kailangang lumanghap ng 15% na mas maraming hangin bawat cycle. Kung ang iyong mga balbula ay mananatiling pareho ang laki, ang mga ito ay magiging bottleneck.
Ang Problema sa Daloy ng Hangin
Sa 6,000 RPM, ang isang 4-stroke engine ay nakakakumpleto ng 3,000 intake cycle kada minuto—iyon ay 50 intake event kada segundo, kada silindro. Kapag dinagdagan mo ang displacement nang hindi ina-upgrade ang mga balbula, ang bilis ng hangin sa butas ng balbula ay tumataas nang malaki, na lumilikha ng turbulence sa paligid ng valve head na nagbabawas sa effective flow area.
Ang pagtaas ng friction mula sa mas mabilis na paggalaw ng hangin ay nagpapataas ng temperatura ng intake air, na binabawasan ang densidad ng charge. Sa mataas na RPM, bumababa ang volumetric efficiency dahil hindi kayang dumaloy ng sapat na hangin ang mga balbula upang punan ang mas malalaking silindro. Ang resulta: pagkawala ng kuryente sa kabila ng mas malaking displacement na ibinayad mo sa makina.

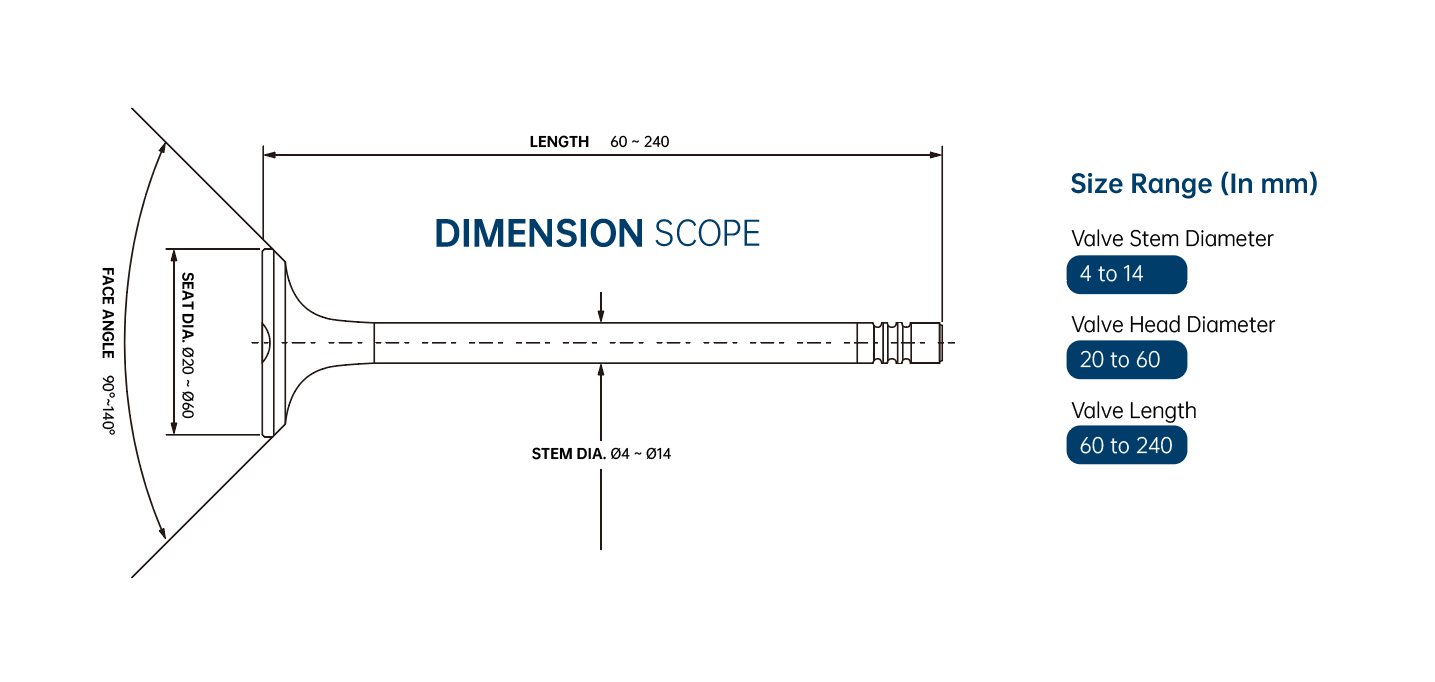

Mga Patnubay sa Pagsukat ng Balbula
Isang pangkalahatang tuntunin: ang diyametro ng intake valve ay dapat na humigit-kumulang 38-42% ng diyametro ng bore, at ang diyametro ng exhaust valve ay dapat na 32-36% ng diyametro ng bore.
Para sa isang 86mm na butas:
Balbula ng paggamit: 33-36mm
Balbula ng tambutso: 28-31mm
Para sa isang 90mm na butas (pagkatapos ng pagbubutas):
Balbula ng paggamit: 34-38mm
Balbula ng tambutso: 29-32mm
Pamamahala ng Init sa Mas Malaking Displacement Engines
Ang mas malaking displacement ay nangangahulugan ng mas maraming gasolina na nasusunog bawat cycle, na nangangahulugang mas maraming init. Ang mga exhaust valve ang siyang pinakamatinding nakakaranas nito, kung saan ang temperatura ay umaabot sa 800-900°C sa normal na operasyon. Kapag dinagdagan mo ang displacement, ang temperatura ng exhaust ay maaaring umakyat pa ng 50-80°C.
Ang mga karaniwang balbulang hindi kinakalawang na asero ay nagsisimulang mawalan ng lakas sa temperaturang higit sa 850°C. Ang ulo ng balbula ay maaaring kumiling, ang tangkay ay maaaring lumawak, at ang ibabaw ng pagbubuklod ay lumalala. Dito nagiging kritikal ang kalidad ng materyal.
Mga Solusyon sa TOPU Valve para sa mga Pag-upgrade ng Displacement
Kapag namumuhunan ka sa paggawa ng makina upang mapataas ang displacement, ang paggamit ng mga de-kalidad na bahagi ng valve train ay hindi opsyonal—mahalagang mapagtanto ang mga nadagdag sa performance na iyong binabayaran.

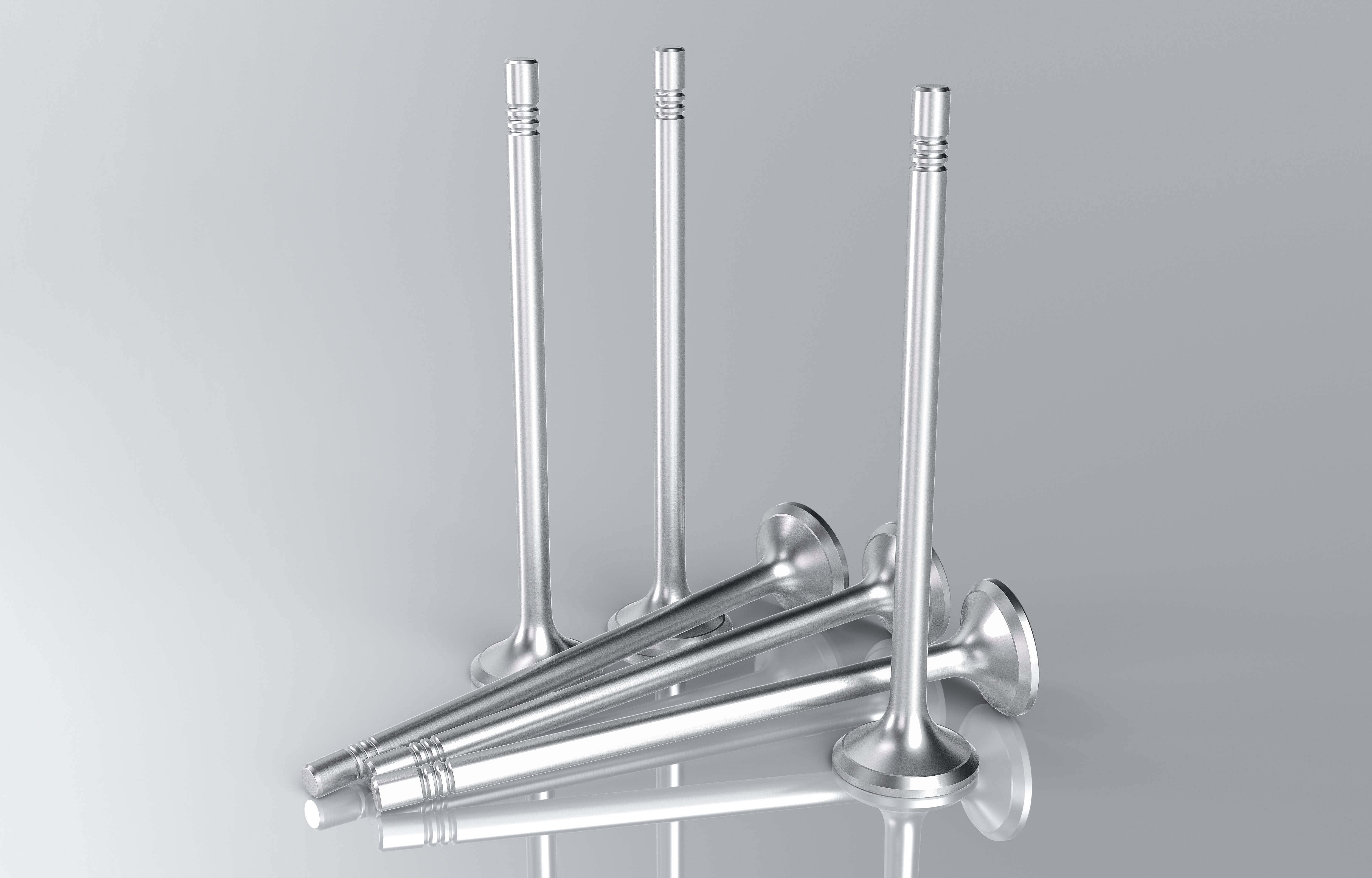

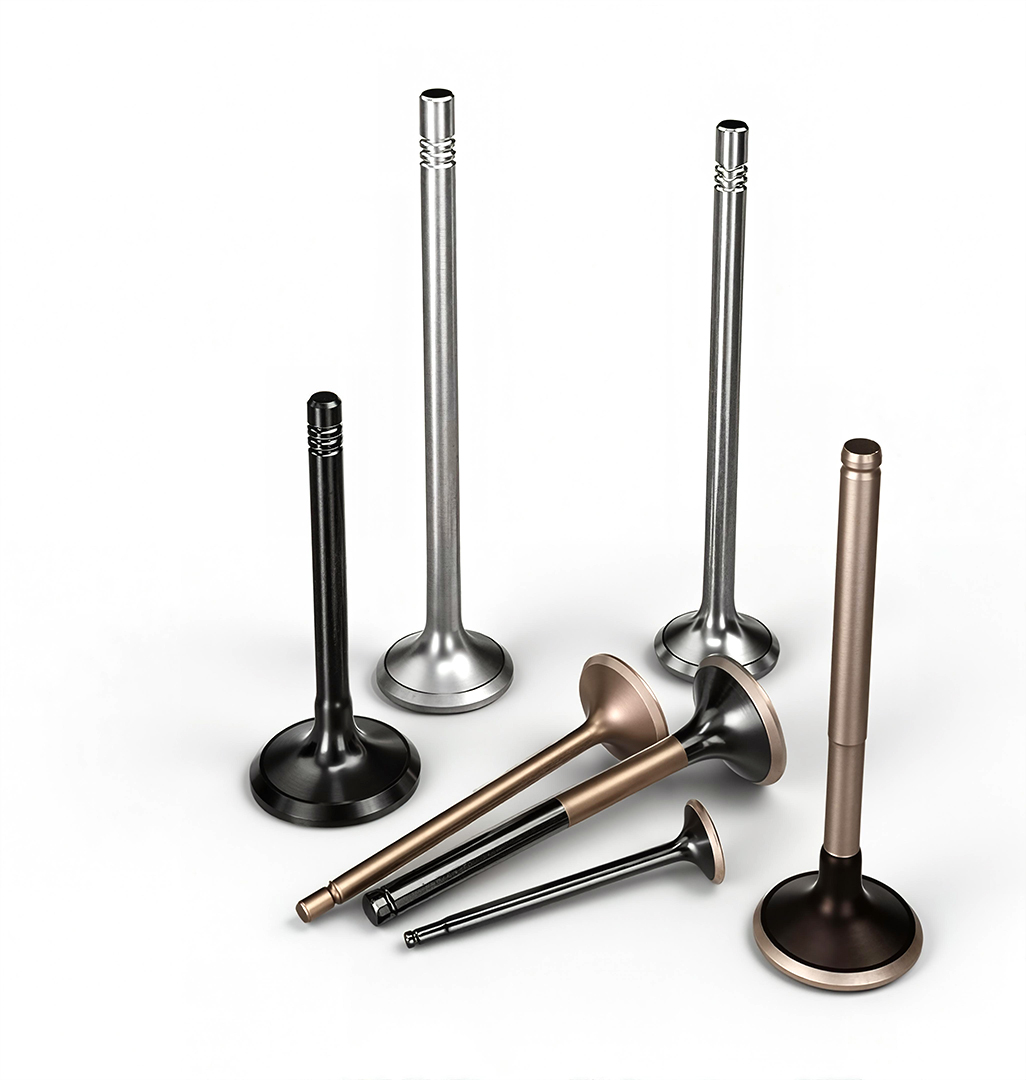

Mga Balbula ng Makinang Mataas ang Pagganap
Ang TOPU ay gumagawa ng mga balbula na partikular na idinisenyo para sa mas mataas na displacement at mas mataas na performance demands. Ang mga intake valve ay gumagamit ng 21-4N o 21-2N high-strength stainless steel na may temperature rating na hanggang 850°C. Ang mga balbulang ito ay nagtatampok ng optimized head profile para sa pinahusay na daloy at makukuha sa oversized diameters upang bumagay sa mga bored engine.
Para sa mga balbula ng tambutso, ang TOPU ay gumagamit ng Inconel 751 o Nimonic 80A nickel alloy, na kayang humawak ng temperaturang hanggang 1,000°C. Ang mga materyales na ito ay nag-aalok ng superior thermal conductivity at lumalaban sa pagbaluktot kahit sa ilalim ng patuloy na mataas na init. Ang pag-upgrade ng materyal lamang ay nagbibigay ng 30-50°C na mas mababang temperatura ng pagpapatakbo kumpara sa mga karaniwang balbula, na isinasalin sa mas mahabang buhay ng serbisyo at napapanatiling pagganap sa buong saklaw ng pagpapatakbo ng makina.
Mga Tappet ng Balbula na may Katumpakan
Ang pagtaas ng displacement ay kadalasang nangangailangan ng mas matigas na valve spring upang makontrol ang mga balbula sa mas mataas na RPM. Nagdudulot ito ng mas maraming stress sa mga tappet (lifter). Ang mga sira o hindi sapat na tappet ay nagdudulot ng mga error sa valve timing na nagsasayang ng iyong pagtaas ng displacement.
Ang mga TOPU tappet ay gawa sa 20CrMo alloy steel na may carburized at nitrided na ibabaw na umaabot sa HRC 58-62 na katigasan. Ang mga contact surface ay precision grinding hanggang Ra 0.1μm para sa pare-parehong performance. Ang opsyon sa DLC coating ay lalong nakakabawas ng friction para sa mga high-performance na aplikasyon. Kabilang sa mga sikat na aplikasyon ang TP31 series para sa mga Toyota at Lexus engine tulad ng 2GR-FE 3.5L V6, ang TP24 series para sa mga Mercedes-Benz M112 at M113 V6/V8 engine, at ang TP18 series para sa mga Volkswagen at Audi EA888 2.0T engine.
Kailan I-upgrade ang mga Bahagi ng Valve Train
Dapat mong isaalang-alang ang mga pag-upgrade sa valve train kapag pinapataas ang displacement ng 10% o higit pa, dahil ang pangangailangan sa daloy ng hangin ay proporsyonal na tumataas. Ang pagtataas ng limitasyon ng RPM ay nangangailangan ng mas mahusay na kontrol sa balbula upang maiwasan ang float, at ang pagdaragdag ng forced induction ay nagpapataas ng parehong presyon at init ng silindro.
Kung gumagawa ka para sa kompetisyon, ang pagiging maaasahan sa ilalim ng stress ay nangangailangan ng mga de-kalidad na piyesa na hindi mabibigo sa limitasyon. Ang pagkakaroon ng valve float—kung saan ang mga balbula ay hindi sumusunod nang maayos sa cam profile sa mataas na RPM—ay isang malinaw na senyales na ang mga kasalukuyang piyesa ay hindi kayang sabayan ang mga pangangailangan ng iyong makina.
Pagpili ng Tamang mga Bahagi
Nagbibigay ang TOPU ng teknikal na suporta upang matulungan kang pumili ng mga angkop na bahagi para sa iyong pagbuo. Para makakuha ng mga tumpak na rekomendasyon, kakailanganin mong magbigay ng impormasyon tungkol sa modelo at code ng iyong makina, kasalukuyan at target na displacement, nilalayong maximum RPM, kung ang makina ay naturally aspirated o forced induction, at ang iyong aplikasyon—ito man ay pagmamaneho sa kalye, paggamit sa track, o kompetisyon.
Gamit ang impormasyong ito, mairerekomenda ng mga inhinyero ng TOPU ang tamang laki at materyales ng balbula para sa iyong mga partikular na pangangailangan, naaangkop na mga detalye ng tappet na tumutugma sa iyong mga presyon ng spring at cam profile, mga kinakailangan sa valve spring upang makontrol ang mga balbula sa buong saklaw ng RPM, at anumang karagdagang mga bahagi na kinakailangan upang makumpleto nang maayos ang sistema ng valve train.
Konklusyon
Ang pagkalkula ng displacement ng makina ay madali, ngunit ang pagbuo ng isang maaasahang high-performance na makina ay nangangailangan ng pag-unawa kung paano gumagana ang lahat ng bahagi nang magkakasama. Kapag dinagdagan mo ang displacement, kailangang makasabay ang iyong valve train sa pagtaas ng pangangailangan sa daloy ng hangin at mga thermal load.
Ang paggamit ng mga de-kalidad na bahagi mula sa simula—mga balbulang may wastong laki na gawa sa angkop na mga materyales, mga tumpak na tappet, at mga magkatugmang bahagi ng valve train—ay tinitiyak na ang pagtaas ng iyong displacement ay isasalin sa aktwal na mga pagtaas sa performance sa halip na mas malalaking numero lamang sa papel.
Gamitin ang calculator upang matukoy ang displacement ng iyong makina, pagkatapos ay makipag-ugnayan sa TOPU para sa mga rekomendasyon ng component na partikular sa iyong build.
