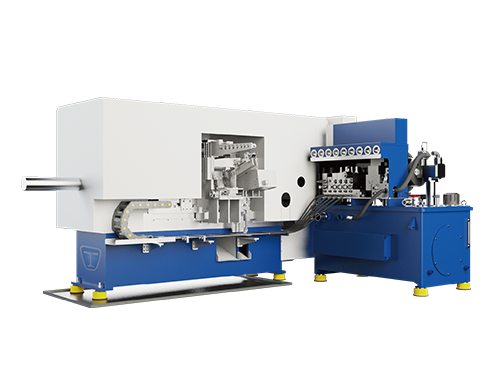

摩擦溶接機

概要
お問い合わせ
関連製品

紹介

慣性摩擦溶接は、高品質、効率的、エネルギー節約、そして環境に優しい特性で広く認識されている固体状態の溶接プロセスです。これは、航空宇宙、自動車、石油掘削ロッドなどの分野で広範な応用可能性を持ち、先進工業国から大きな注目を集めています。

慣性摩擦溶接のプロセスは、作業物の回転端をフライホイールに固定することから始まります。溶接プロセスは、フライホイールと作業物の回転端を特定の速度まで加速させた後、フライホイールをメインモーターから切り離すことで開始されます。同時に、作業物の移動端が前方に進みます。作業物同士が接触すると、摩擦熱が発生します。このプロセス中、摩擦トルクによりフライホイールにはブレーキがかかり、その速度は低下します。フライホイール、スピンドルシステム、および作業物を装着した回転チャックの速度がすべてゼロになったとき、界面での温度分布が所望のレベルに達します。最後に、軸方向の圧力の下で溶接プロセスが完了します。

慣性摩擦接合のプロセスパラメータには、主に3つの重要因素があります：フライホイールの回転慣性、フライホイールの速度、そして軸方向の圧力です。その主な特徴は、一定の圧力と変動する速度で、連続駆動摩擦接合の加熱と鍛造プロセスを組み合わせることです。

仕様パラメータ

最大鍛造力:	60Kn
接合棒直径:	5-12mm
回転治具 :	50~150mm
スピンドル速度 :	2500-3000rpm
スライドストローク :	200mm (直径)
移動 :	装置の長さ 50-400KW
生産効率（溶接時間）：	4s
