밸브 리프터의 역할: 기능, 형식 및 고장 징후

밸브 리프터는 캠축 프로파일을 따라 움직이며 그 운동을 흡기 또는 배기 밸브로 전달합니다. 엔진 구조에 따라 밸브를 직접 작동시키거나, 핑거 팔로워를 지지하거나, 푸시로드와 로커 암을 통해 운동을 전달할 수 있습니다.

올바른 리프터는 간극, 접촉 응력, 소음과 마모를 제어하면서 밸브트레인이 설계된 밸브 리프트와 타이밍을 구현하도록 돕습니다. 교체 및 도매 프로그램에서 정확한 매칭은 외관만으로 결정되지 않습니다. OE 번호, 엔진 코드, 치수, 오일 공급 위치, 작동 높이와 접촉부 설계를 모두 확인해야 합니다.

TOPU는 승용차, 상용차 및 애프터마켓 프로그램용 밸브 태핏과 리프터 를 공급합니다. 견적 전에 적용 정보와 확보된 기술 자료를 기준으로 각 문의를 검토합니다.

밸브 리프터의 핵심 역할은 무엇입니까?

일반적으로 캠축만으로 엔진 밸브 를 여는 것은 아닙니다. 리프터, 태핏, 팔로워, 푸시로드 또는 로커 기구가 캠 로브의 운동을 밸브로 전달합니다.

캠축이 회전할 때 리프터는 다음과 같은 역할을 수행해야 합니다.

• 캠 프로파일 추종: 접촉면이 캠 로브의 상승 및 하강 구간을 따라 움직입니다.
• 밸브 리프트 전달: 불필요한 휨이나 운동 손실 없이 필요한 변위를 밸브 쪽으로 전달합니다.
• 간극 제어: 유압 요소는 밸브 간극을 자동으로 보정하며, 기계식 시스템은 지정된 작동 간극을 사용합니다.
• 안정적인 접촉 유지: 리프터, 캠축, 푸시로드, 팔로워와 밸브를 하나의 시스템으로 올바르게 조합해야 합니다.
• 반복 하중 내구성: 접촉면, 바디, 플런저, 롤러와 오일 통로는 연속 작동, 윤활 및 온도 변화를 견뎌야 합니다.

마모, 잘못된 간극, 오일 혼기, 내부 누설 또는 적용 불일치로 리프터의 운동 전달이 손실되면 밸브가 설계된 리프트 곡선을 따르지 못할 수 있습니다. 이로 인해 태핏 소음, 리프트 감소, 불안정한 운전, 실화 또는 밸브트레인 다른 부위의 조기 마모가 발생할 수 있습니다.

밸브 리프터, 태핏과 캠 팔로워는 같은 부품입니까?

이 용어들은 서로 겹쳐 사용되기도 하지만 항상 동일한 실제 부품을 의미하지는 않습니다. 완성차 제조사, 엔진 제작사와 애프터마켓 카탈로그에서는 유사한 기능을 하는 부품에 서로 다른 명칭을 사용할 수 있습니다.

따라서 명칭만으로 제품을 식별해서는 안 됩니다. 일반적인 “유압 리프터”라는 설명보다 OE 번호와 엔진 구조가 적용 확인에 더 신뢰할 수 있는 출발점입니다.

밸브 리프터는 어디에 위치합니까?

위치는 밸브트레인 레이아웃에 따라 달라집니다.

푸시로드 또는 OHV 엔진

리프터는 엔진 블록의 보어에 장착되어 엔진 하부에 위치한 캠축을 따라 움직입니다. 리프터가 푸시로드를 움직이고, 푸시로드가 로커 암을 작동시켜 밸브를 엽니다. 푸시로드 리프터는 플랫 접촉면이나 롤러를 사용할 수 있으며, 간극 제어 방식은 유압식 또는 기계식일 수 있습니다.

직동식 OHC 및 DOHC 엔진

버킷 태핏은 오버헤드 캠축과 밸브 스템 사이에 위치합니다. 이 컴팩트한 구조는 운동을 밸브 쪽으로 직접 전달합니다. 엔진 설계에 따라 버킷의 선택 두께, 심 또는 내부 유압 기구로 간극을 조정합니다.

핑거 팔로워식 밸브트레인

유압식 래시 어저스터가 핑거 팔로워의 한쪽 끝을 지지하고 캠축은 팔로워의 롤러 또는 슬라이딩 패드에 작용할 수 있습니다. 이 구조에서 래시 어저스터는 간극을 제어하지만 반드시 캠과 접촉하는 부품은 아닙니다.

더 많은 적용 사례는 현대 엔진에서 밸브 태핏은 어디에 사용됩니까?를 참조하십시오.

밸브 리프터 형식의 분류 방법

유압식, 기계식, 롤러형, 플랫형과 버킷형은 서로 배타적인 다섯 가지 분류가 아닙니다. 각각 설계의 다른 측면을 설명합니다.

예를 들어 유압식 롤러 리프터는 유압 간극 제어와 롤러 접촉을 결합한 형식입니다. 기계식 버킷 태핏은 수동으로 조정하는 간극과 직동 버킷 구조를 결합합니다.

롤러형, 플랫형과 버킷형 설계를 더 자세히 비교하려면 TOPU의 엔진 리프터 선정 가이드를 참조하십시오. 최종 선정은 엔진 및 캠축 사양을 따라야 합니다.

유압 리프터의 작동 원리

유압 리프터 또는 래시 어저스터는 엔진 오일과 내부 플런저 어셈블리를 사용해 밸브트레인의 간극을 없앱니다.

캠이 베이스 서클에 있고 밸브가 닫혀 있을 때 오일이 유압 요소로 유입되어 플런저를 위치시키고 유격을 제거합니다. 캠이 리프트를 시작하면 내부 체크 밸브와 고압실의 작용으로 이 요소가 하중을 전달하는 링크처럼 작동합니다. 제어된 내부 누설은 온도와 마모로 인한 점진적인 변화에 대응하도록 합니다.

이 기능은 윤활 계통과 밸브트레인 전체에 좌우됩니다. 오일 상태, 오일 혼기, 공급 압력, 내부 누설, 플런저 운동, 프리로드와 엔진 형상이 모두 작동에 영향을 줄 수 있습니다. SAE의 유압식 래시 어저스터 동특성 연구에서도 체크 밸브의 거동과 오일 혼기를 시스템 응답의 일부로 다룹니다.

따라서 유압 리프터는 단순히 외경이 비슷한 금속 실린더가 아니라 정밀 유압 부품으로 매칭하고 진단해야 합니다.

일반적인 밸브 리프터 고장 징후

하나의 증상만으로 하나의 원인을 확정할 수 없습니다. 소음 발생 양상, 오일 상태, 엔진 데이터와 실물 점검을 함께 검토하십시오.

손상된 캠 로브에 새 리프터를 장착하면 교체 부품도 빠르게 손상될 수 있습니다. 수리할 때 캠축, 푸시로드, 로커 또는 팔로워, 밸브 스프링, 오일 통로와 리프터 보어를 함께 검토해야 합니다.

단계별 진단 절차는 유압 리프터 문제 진단 방법을 참조하십시오.

외관이 비슷한 리프터도 호환되지 않을 수 있는 이유

두 리프터의 외경이 비슷해도 내부 구조나 작동 형상이 다를 수 있습니다. 신뢰할 수 있는 매칭을 위해 다음 항목을 확인해야 할 수 있습니다.

• OE 번호 및 대체 품번.
• 차종, 엔진 코드, 연식과 시장.
• 유압식 또는 기계식 간극 설계.
• 롤러, 플랫 페이스, 버킷 또는 팔로워 구성.
• 바디 직경, 전체 높이와 작동 또는 시트 높이.
• 오일 공급 구멍 위치와 오일 홈 배치.
• 플런저 스트로크, 프리로드 범위 또는 지정 간극.
• 푸시로드 시트 또는 팔로워 접촉부 형상.
• 해당되는 경우 캠축 호환성과 회전 방지 설계.
• 재질, 열처리, 코팅과 접촉면 마감.

OE 번호가 없을 경우 TOPU는 치수 도면 또는 승인된 샘플을 검토할 수 있습니다. 제작 가능성, 금형 및 치공구, 시험, MOQ와 납기는 외관으로 추정하지 않고 적용 검토 후 확정합니다.

TOPU 밸브 리프터의 대표 적용 사례

아래 사례는 문의 시 OE 번호와 엔진 계열 정보를 함께 제공해야 하는 이유를 보여 줍니다.

이 제품 페이지들은 적용 사례이며 포괄적인 호환성을 의미하지 않습니다. 여러 엔진 계열 또는 차량 브랜드가 포함된 프로그램은 전체 OE 목록을 보내 주십시오.

TOPU의 밸브 리프터 프로그램 지원

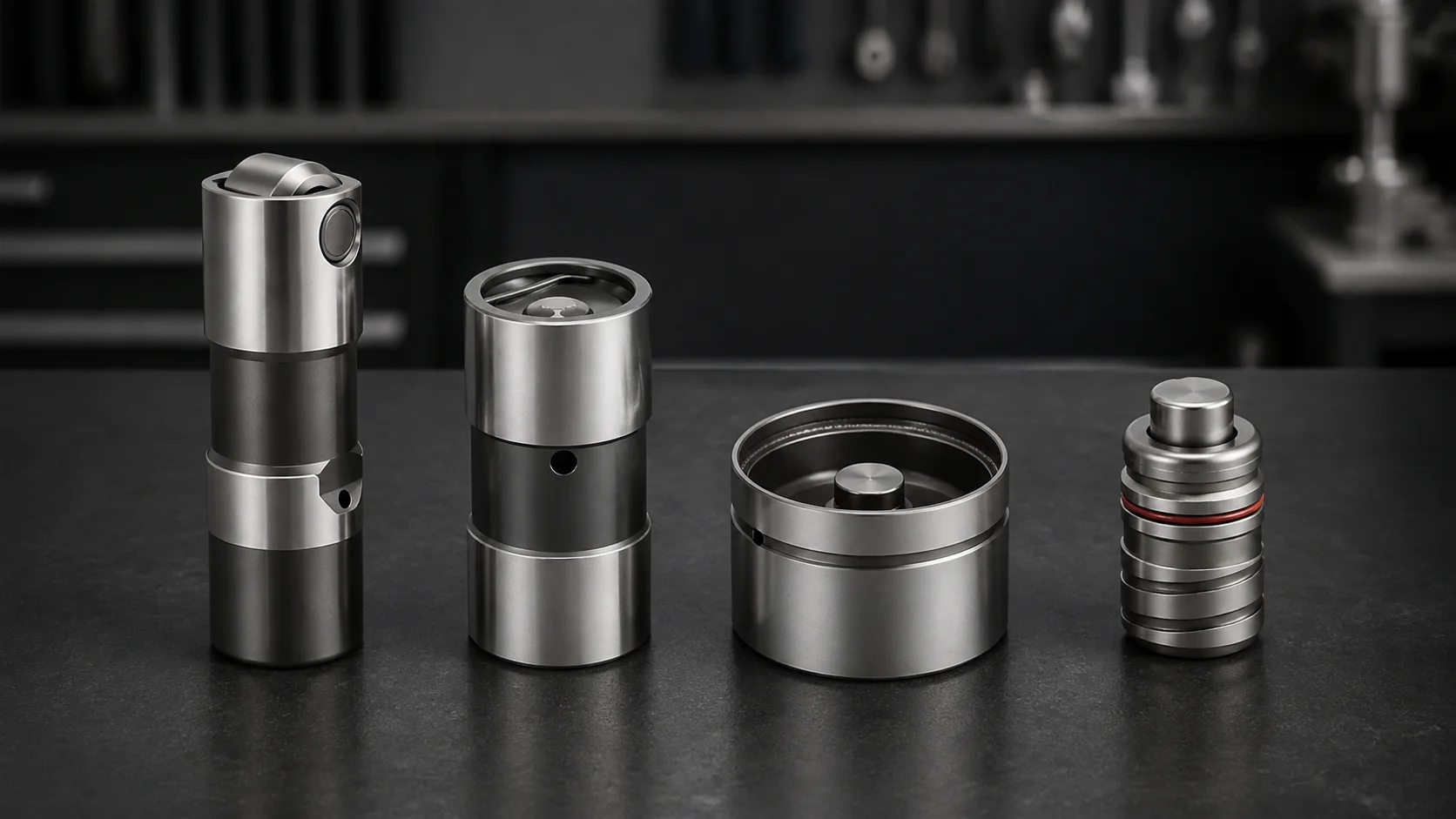

TOPU의 현재 밸브 태핏 제품군 에는 유압식, 기계식, 롤러형, 플랫형, 버킷형, 트럭용 및 고성능 관련 설계로 550개 이상의 등록 모델이 포함됩니다. 지원 범위는 다음과 같습니다.

• OE 번호 및 엔진 코드 매칭.
• 맞춤 요구 사항에 대한 도면 또는 승인 샘플 검토.
• 치수, 작동 형상, 오일 공급 및 표면 처리 검토.
• 해당 유압식 설계의 기능 및 누설 시험.
• 대량 프로그램 전 샘플 확인.
• 무지, 브랜드 또는 프로젝트별 포장 협의.
• 가능한 경우 복수 SKU 혼합 포장 및 수출 주문 계획.

제공 가능한 검사 기록, 포장 옵션, 샘플 일정, MOQ와 생산 납기는 특정 품목과 주문별로 확인합니다. 이를 통해 일반적인 제품군 설명이 아니라 실제 적용에 맞춘 견적을 제공합니다.

밸브 리프터 목록을 TOPU에 보내 주십시오

TOPU는 유통업체, 엔진 재생업체, 애프터마켓 브랜드와 개발 프로젝트를 위한 밸브 리프터 및 태핏 프로그램을 지원합니다. OE 번호, 엔진 코드, 연간 또는 주문 수량, 목적 시장과 포장 요구 사항을 보내 주십시오. 당사 팀이 공급 가능한 매칭 품목을 확인하고 견적 전에 도면이나 샘플 검토가 필요한 품목을 안내합니다.

주문에 흡기 또는 배기 밸브도 포함되는 경우 적용 검토, 샘플, 라벨과 선적 계획을 함께 조정할 수 있도록 두 목록을 동일한 문의에 포함해 주십시오.

적용 검토와 견적을 위해 OE 번호 목록을 TOPU에 보내 주십시오.
